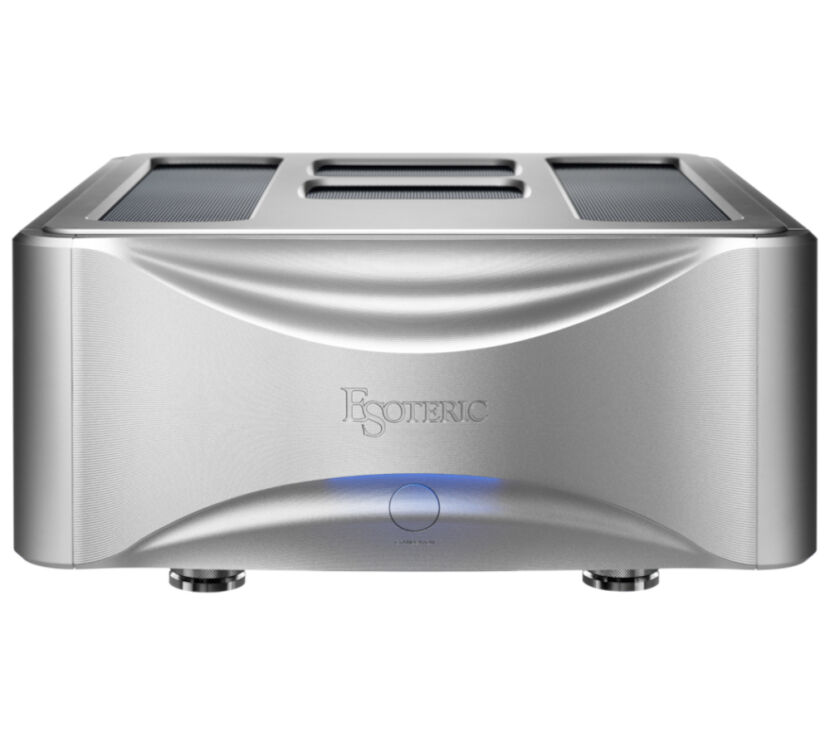

Esoteric Grandioso S1X. Końcówka mocy stereo klasy hi-end.

Esoteric Grandioso S1X końcówka mocy stereo klasy hi-end

Czysty pejzaż dźwiękowy Wraz z narodzinami Grandioso M1X, naszego flagowego monoblokowego wzmacniacza mocy, platforma projektowa wzmacniaczy Esoteric została całkowicie odnowiona. Grandioso S1 odrodził się teraz jako Grandioso S1X, nowy okręt flagowy w zupełnie innej klasie stereofonicznych wzmacniaczy mocy klasy A. Monoblok M1X ucieleśnia ideę idealnego wzmacniacza firmy Esoteric. Dynamiczny dźwięk M1X, wytwarzany przez całkowicie przeprojektowany stopień napędowy i mocny zasilacz wykorzystujący ogromną ilość materiału, urzekł audiofilów na całym świecie. S1X, model stereo klasy A, pięknie naśladuje charakterystyczne brzmienie M1X, charakteryzujące się „poczuciem dynamiki, które uwalnia pełną moc muzyki” i „poczuciem wielkiej skali”. W zamian za wysoką moc 2400 W/1 om, S1X oferuje o połowę mniejszą przestrzeń oraz przejrzystą i szczegółową ekspresję, jaką może zapewnić tylko klasa A. Oto kamień milowy w realizacji ideałów Esoteric dotyczących wzmacniacza stereo klasy A.

Kluczowe cechy:

• Nowo zaprojektowany stopień napędowy z 5-równoległym napędem push-pull wykorzystującym duże tranzystory bipolarne
• Zakres działania czystej klasy A wynoszący 50 W/8 omów zapewnia pełną ekspresję muzyczną, która łączy w sobie precyzję i dynamikę
• Transmisja „ES-Link Analog” przesuwa granice wierności pomiędzy przedwzmacniaczem i wzmacniaczem
• Doskonała liniowość mocy zapewniająca niezrównaną dynamikę (50 W/8 Ω do 100 W/4 Ω)
• Duży transformator mocy z rdzeniem toroidalnym, który jest niezwykle czuły na dynamiczne zmiany zasilania prądem
• Konfiguracja z 3 transformatorami z niezależnymi transformatorami mocy dla stopnia przednapędowego, głównego stopnia napędowego i układu sterowania
• Niezależne od kanału niestandardowe kondensatory Grandioso o dużej pojemności (10 000 μF × 6/kanał)
• Szyny zbiorcze z czystej miedzi, bardzo grube okablowanie i najkrótsze połączenia znacznie zmniejszają impedancję wewnętrzną
• Zbalansowane połączenia audio w każdym bloku obwodów zapewniają niski poziom szumów
• Wysokiej jakości części, takie jak przełącznik FET do przełączania wejść, dyskretny moduł wzmacniacza IDM-01 itp.
• Tryb stereo i tryb bi-amp dla dalszej rozbudowy systemu za pomocą wielu jednostek
• Powiększone podwozie do rozmiaru M1X z nowo zaprojektowaną konstrukcją klasy A
• Konstrukcja podwozia optymalizuje kontrolę wewnętrznych wibracji poprzez dokładne osiągnięcie równowagi pomiędzy „sztywnością” a „elastycznością”
• Podwójna kratka o strukturze plastra miodu i półpływający panel górny do odprowadzania ciepła i otwartej charakterystyki dźwięku
• Stopka izolacyjna o unikalnej strukturze redukującej naprężenia mechaniczne
• Unikalny radiator w kształcie fali redukujący szczytowy rezonans
• Wejście wyzwalacza DC do włączania/wyłączania zasilania

Nowo zaprojektowany stopień napędowy, prosty 5-równoległy napęd push-pull z dużymi tranzystorami bipolarnymi, jest klasy A (zakres roboczy 50 W/8 Ω) i zapewnia pełny dźwięk z wyraźną przezroczystością. Jednak ogólna charakterystyka klasy A – czyste, dopracowane brzmienie – nie może w pełni opisać prawdziwego piękna S1X. Żywe kolory, takie jak bezpośrednio podgrzewany wzmacniacz triodowy, szybkie transjenty wsparte dużym prądem jałowym, mocą i otwartością... Nowy stopień napędowy klasy A w S1X dziedziczy potężną i dynamiczną koncepcję konstrukcyjną M1X, w tym duże elementy bipolarne i potężna sekcja zasilania. Niezależnie od metody wzmocnienia, S1X usilnie dąży do tego, jak powinien brzmieć najlepszy wzmacniacz i osiąga niezrównanie potężną sygnaturę dźwiękową, którą ludzie bez wątpienia uznają za dźwięk ezoteryczny.

Dzięki flagowym modelom wzmacniaczy Grandioso firma Esoteric przełamuje nowe horyzonty, przesuwając granice wierności w transmisji sygnału z przedwzmacniacza do wzmacniacza. Unikalny system transmisji prądu firmy Esoteric „ES-Link Analog” to idealna metoda transmisji przedwzmacniacza do wzmacniacza, gdzie poziom sygnału jest wyjątkowo niski. W porównaniu do konwencjonalnej transmisji napięciowej przesyła około 100 razy więcej prądu, dzięki czemu jest mniej podatny na zakłócenia i przesyła całą energię muzyki do wzmacniacza. Ponadto nie ma na nią wpływu impedancja interkonektów biegnących między przedwzmacniaczem a wzmacniaczem, dzięki czemu utrzymuje idealną integralność pomiędzy sygnałem wyjściowym przedwzmacniacza i sygnałem wejściowym wzmacniacza.

Solidna moc napędowa godna flagowca. Źródłem tej mocy jest dedykowany zasilacz firmy Esoteric. W przypadku wzmacniaczy, które stale wymagają wysokiego prądu do pracy w klasie A, zasilacz jest najważniejszym elementem pozwalającym uzyskać mocną i bogatą scenę dźwiękową. Dzięki unikalnej konstrukcji zasilacza Esoteric, S1X może pochwalić się niezwykle dynamiczną ekspresją muzyczną z dużą precyzją.

Ponadwymiarowe transformatory mocy do samodzielnego montażu S1X wykorzystuje największe transformatory toroidalne, jakie może pomieścić obudowa S1X. Wydajność transformatorów, przy znacznie większych gabarytach niż wymagane do rzeczywistego użytkowania, pozwala na niezwykle wysoką nadążność za dynamicznymi zmianami zasilania prądem, czego efektem jest dynamiczny i otwarty dźwięk. Tłumienie drgań transformatora powoduje także ograniczenie przepływu prądu. Z tego powodu S1X odważa się zastosować goły montaż ze zdjętą metalową osłoną transformatora.

Transformator mocy dedykowany do etapów przed napędem Wysoka rozdzielczość dźwięku S1X jest również ważną cechą, dzięki której delikatne tony każdego instrumentu są wyraźnie słyszalne, nawet w kulminacyjnym momencie występu pełnej orkiestry. Sekcja zasilania dedykowana dla stopnia przedwzmacniacza (stopnia wzmacniania napięcia), która obsługuje sygnały o niskim poziomie z przedwzmacniacza, eliminuje wpływ głównego stopnia napędowego, który charakteryzuje się dużymi wahaniami prądu i poprawia rozdzielczość. Oprócz dwóch transformatorów mocy dla napędu głównego i stopni przed napędem, transformator mocy z rdzeniem R do sterowania jest zainstalowany w konfiguracji z trzema transformatorami, aby stworzyć czysty zasilacz o całkowicie niskim poziomie szumów.

Obwody prostownicze Dual Mono O ile nie jest to źródło monofoniczne, lewy i prawy sygnał muzyczny są różne. Obwody prostowania mocy zaprojektowano w konfiguracji dual mono, nie współdzielonej przez oba kanały, aby uniknąć wzajemnych zakłóceń i uzyskać wyraźną separację kanałów i rozdzielczość.

Wiele niestandardowych limitów w konfiguracji równoległej System rektyfikacji uwzględnia także wyjątkową i dogłębną dbałość Grandioso o szczegóły. W obwodach prostownika zastosowano niestandardowe kondensatory Grandioso, natomiast konfiguracja dual mono i równoległa 6 x 10 000 μF na kanał zapewnia przez cały czas zasilanie o wysokim natężeniu wymaganym do pracy w klasie A. Dlatego S1X podąża za dramatycznymi zmianami sygnałów muzycznych ze zwinnością i ekspresją dynamiki w najszerszym zakresie.

Konstrukcja o niskiej impedancji Kluczowe sekcje okablowania, takie jak strona pierwotna do sekcji zasilania, stopień napędowy itp., wykorzystują ponadwymiarowe szyny zbiorcze z czystej miedzi i kable o bardzo grubej średnicy z połączeniami śrubowymi. Konstrukcja o niskiej impedancji maksymalizuje reakcję obwodów zasilających.

Biorąc pod uwagę jego masywny wygląd, może to wydawać się nieco zaskakujące. Jednak ścieżki sygnałowe w S1X są zaprojektowane tak, aby były jak najkrótsze, a obwód jest zaskakująco prosty. Czysta jakość dźwięku jest wspierana przez, że tak powiem, „estetykę subtraktywną”, stworzoną przez krystalizację zaawansowanej inżynierii. Ogólnie rzecz biorąc, wzmacniacze klasy A generują dużo ciepła, a stabilność temperatury wewnętrznej jest niezwykle ważna. Z tego powodu S1X optymalizuje położenie i obwody obwodu kompensacji temperatury, aby ustabilizować temperaturę całego bloku wzmacniacza. Przyczynia się to do wysokiej jakości dźwięku, ponieważ przyspiesza stabilizację prądu jałowego po włączeniu zasilania i pozwala elementom wzmacniacza pracować z najlepszą charakterystyką. Obwód kompensacji fazy to prosta konfiguracja jednobiegunowa, a stopień końcowy jest pozbawiony cewek, a NFB (ujemne sprzężenie zwrotne) jest ograniczone do minimum, aby zwiększyć dynamikę muzyki. Minimalistyczna filozofia obwodów pozwala zachować i wyrazić harmoniczne (wydźwięki), które są najważniejsze w muzyce, ale łatwo je stracić.

Głębokość Pomimo prostoty obwodu, S1X został zaprojektowany tak, aby wyeliminować wszelkie kompromisy w jakości reprodukcji poprzez zastosowanie podwójnej konfiguracji monofonicznej od stopnia wejściowego do stopnia końcowego. Podzespoły należą do największych w swojej klasie, a wzór płytki, w którym zastosowano folię miedzianą o grubości 105 µm w kluczowych elementach oraz kable o bardzo grubej średnicy, w których w jak największym stopniu wyeliminowano złącza, jest pełen śmiałości i mocy, które są typowe dla wzmacniaczy. W szczególności siedem szyn zbiorczych w stopniu napędowym wykonano z luksusowego materiału OFC o grubości 1,0 mm o wysokiej czystości, a w stopniu wyjściowym głośnika zastosowano przełączniki MOS FET bez styków mechanicznych. Zmniejszenie impedancji wewnętrznej zapewnia mocny chwyt nawet w przypadku głośników niskotonowych o większej średnicy, a siła napędowa z łatwością osiąga punkt graniczny niskich częstotliwości.

Tekstura S1X to nie tylko potężna jednostka, ale także taka, która delikatnie tworzy gradację pomiędzy kulminacją a ciszą. Sygnał audio jest odbierany przez nowo zaprojektowany zbalansowany obwód wzmacniacza wejściowego, niezależny od każdego stopnia wejściowego i przesyłany do stopnia wzmacniającego w konfiguracji zbalansowanej, aby zapewnić wolne od szumów i stabilne wzmocnienie. Przełączniki FET są również stosowane we wszystkich pozycjach przełączania na ścieżce sygnału audio, w tym podczas przełączania wejść, aby zminimalizować zabarwienie tonalne. Starannie dobrane, wysokiej jakości komponenty, takie jak IDM-01 (Integrated Discrete-Amplifier Module) opracowany dla przedwzmacniacza C1X, podkreślają teksturę tonów.

Wszechstronność Grandioso S1X działa nie tylko jako samodzielny stereofoniczny wzmacniacz mocy, ale także elastycznie oferuje różnorodne zastosowania wysokiej klasy. System można rozszerzyć do wzmacniacza monoblokowego poprzez zastosowanie dwóch wzmacniaczy S1X, w zależności od dopasowanych głośników i środowiska operacyjnego. Przełącznik trybu obsługuje konwencjonalny tryb stereo i tryb bi-amp dla głośników wielodrożnych z oddzielnymi wejściami HF/LF. Możesz dowolnie dostosować konfigurację systemu wzmacniaczy klasy A swoich marzeń, zgodnie z jakością i charakterystyką dźwięku, jakiego pragniesz. Nawet jeśli używasz wielu wzmacniaczy, włączanie/wyłączanie zasilania jest kontrolowane z przedwzmacniacza Grandioso C1X za pomocą wyzwalacza DC*, co pozwala na wyrafinowane wykorzystanie odpowiednie do zastosowań high-end.

*Kabel monofoniczny z miniwtykiem 3,5 mm do podłączenia jest sprzedawany osobno. Przygotuj kabel o długości odpowiedniej dla Twojego środowiska.

Aby osiągnąć unikalny cel projektowy, jakim jest „odtwarzanie dźwięku wzorcowego”, obudowa S1X optymalnie kontroluje wszelkie wibracje, które mogą mieć wpływ na jakość dźwięku. Elegancka i czysta forma konstrukcji mechanicznej przypominającej samochód sportowy przesuwa granice równowagi między sztywnością a elastycznością i świadczy o jego wysokim stopniu doskonałości.
Na przykład obudowa, która wymaga sztywności, w szerokim zakresie wykorzystuje bloki aluminiowe i jest całkowicie pozbawiona rezonansu. Z drugiej strony górny panel, który musi być wolny od wibracji, aby uzyskać otwarty dźwięk, ma konstrukcję półpływającą. Unikalna, opatentowana stopka izolacyjna firmy Esoteric, która łączy w sobie kolec i spodek, ma również specjalną konstrukcję, która zmniejsza naprężenia mechaniczne i poprawia jakość dźwięku. Ponadto duże radiatory bloku wzmacniacza mają specjalny kształt fali, który rozprasza szczytowy rezonans żeberek i tłumi rezonans.

Podwójna kratka o strukturze plastra miodu Najbardziej uderzającą cechą nadwozia S1X jest „podwójna osłona chłodnicy o strukturze plastra miodu” na górze. Aby poprawić odprowadzanie ciepła, zastosowano otwór w kształcie plastra miodu, a lekki panel górny wykorzystano w maksymalnym możliwym stopniu, aby zwiększyć otwartość dźwięku. Nakładając na siebie dwie kratki o różnej grubości, wibracje są również skutecznie rozpraszane w dążeniu do czystego brzmienia. Ponadto układ otworu w panelu górnym uzupełniono konstrukcją, która zapewnia zarówno elegancki wygląd, jak i wysoki stopień rozpraszania ciepła w celu kontrolowania mocy cieplnej klasy A.

Najważniejsze parametry:

Wyjścia

• Znamionowa moc wyjściowa:
  -50 W + 50 W (8 Ω klasa A)
  -100W + 100W (4Ω)
• Kompatybilna impedancja głośnika: od 4 Ω do 16 Ω

Analogowe wejścia audio

• ES-Link analogowe: × 1 para
• XLR: × 1 para
• RCA: × 1 para

Ogólny

• Moc
  -AC 120 V, 60 Hz
  -AC 220-240 V, 50 Hz
• Pobór mocy: 310 W (270 W przy braku sygnału)
• Wymiary całkowite: 491 × 221 × 536 mm (łącznie z wystającymi elemtami)
• Waga netto: 48kg

Dołączone akcesoria:

• Przewód zasilający × 1
• Pad delta × 4
• Instrukcja obsługi × 1

• Broszura .pdf
