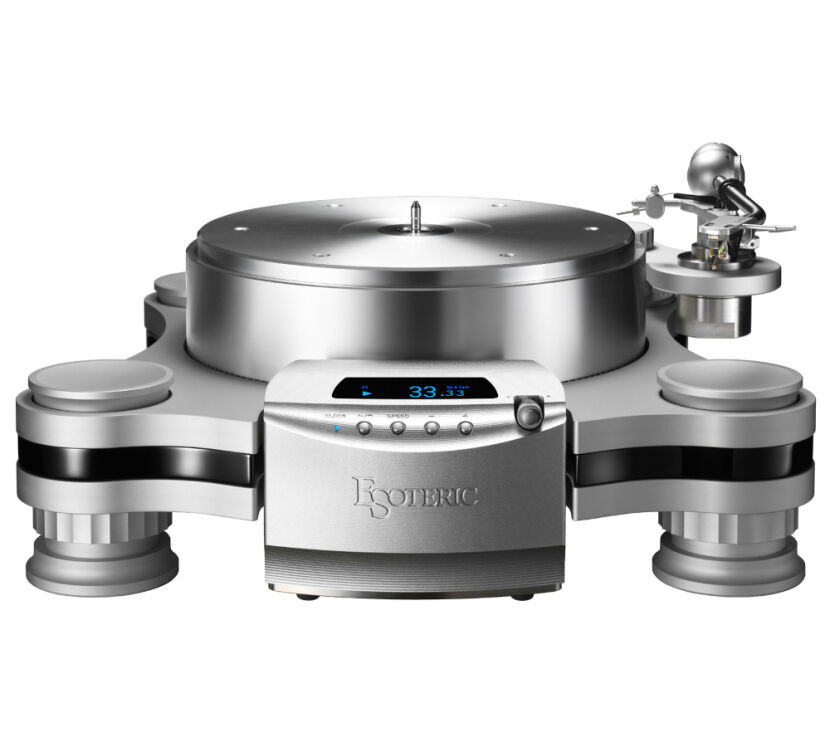

Gramofon manualny Esoteric Grandioso T1
W martwej ciszy „Ezoterycznego systemu MagneDrive” usłyszysz odgłosy zachodzącej rewolucji, tworząc historię odtwarzania płyt winylowych.
Nowe przedsięwzięcie upamiętniające 35. rocznicę dziedzictwa ezoterycznego; to pierwszy gramofon w naszej historii, Grandioso T1. Wyposażony w opatentowany, unikalny, bezdotykowy mechanizm napędowy, „Esoteric MagneDrive System”, który indukcyjnie synchronizuje obroty magnetycznego sterownika i talerza, zapewniających cichy i jedwabiście gładki obrót z niezwykle dokładną prędkością obrotową.
Ten gramofon – z możliwością synchronizacji zegara 10 MHz dla jednostki napędowej i 3-częściową niezależną konfiguracją obudowy – jest kulminacją unikalnej filozofii projektowania Esoteric i technologii mechanicznej/elektronicznej.
Kluczowe cechy:
- Opatentowany przez firmę Esoteric bezdotykowy system napędowy „Esoteric MagneDrive System”
- Talerz Magne-Float znacznie zmniejsza tarcie łożysk wrzeciona, zmniejszając efektywną masę talerza z 19 kg do ok. 4 kg.
- Składa się z 3 oddzielnych jednostek: jednostki głównej, jednostki silnikowej i jednostki zasilającej.
- Wysokiej jakości sterownik silnika VCXO zapewnia precyzyjny obrót talerza.
- Możliwość synchronizacji zegara 10 MHz z zegarem głównym Grandioso G1X.
- Odwrócony system łożysk zapewnia płynny obrót talerza.
- Pokrętło mikrometru na panelu przednim umożliwia precyzyjną regulację charakterystyki dźwięku poprzez regulację siły siły magnetycznej przykładanej ze sterownika magnetycznego na talerz.
- Trójwarstwowa obudowa wykonana z aluminium i drewna skutecznie kontroluje wibracje.
- Środkowa część podwozia pokryta jest pięknym lakierem fortepianowym o wysokiej twardości.
- Stopki izolacyjne posiadają specjalny mechanizm tłumiący, który eliminuje wibracje zewnętrzne.
- Dwie prędkości obrotowe (33/45 obr./min), regulowane z dokładnością do 0,1%.
- T1 jest oferowany z ramieniem z balansem dynamicznym TA-9D lub bez konfiguracji ramienia.
- Opcjonalna płyta ramienia pozwala na umieszczenie w T1 maksymalnie 3 ramion.
System Esoteric MagneDrive (patent japoński nr 6501130) to bezdotykowy układ napędowy gramofonu wykorzystujący siłę magnetyczną do obrotu. Aby osiągnąć filozofię „Realizacji dźwięku głównego w odtwarzaniu analogowym”, od rozpoczęcia projektu minęło ponad pięć lat do uzyskania patentu i jego komercjalizacji.

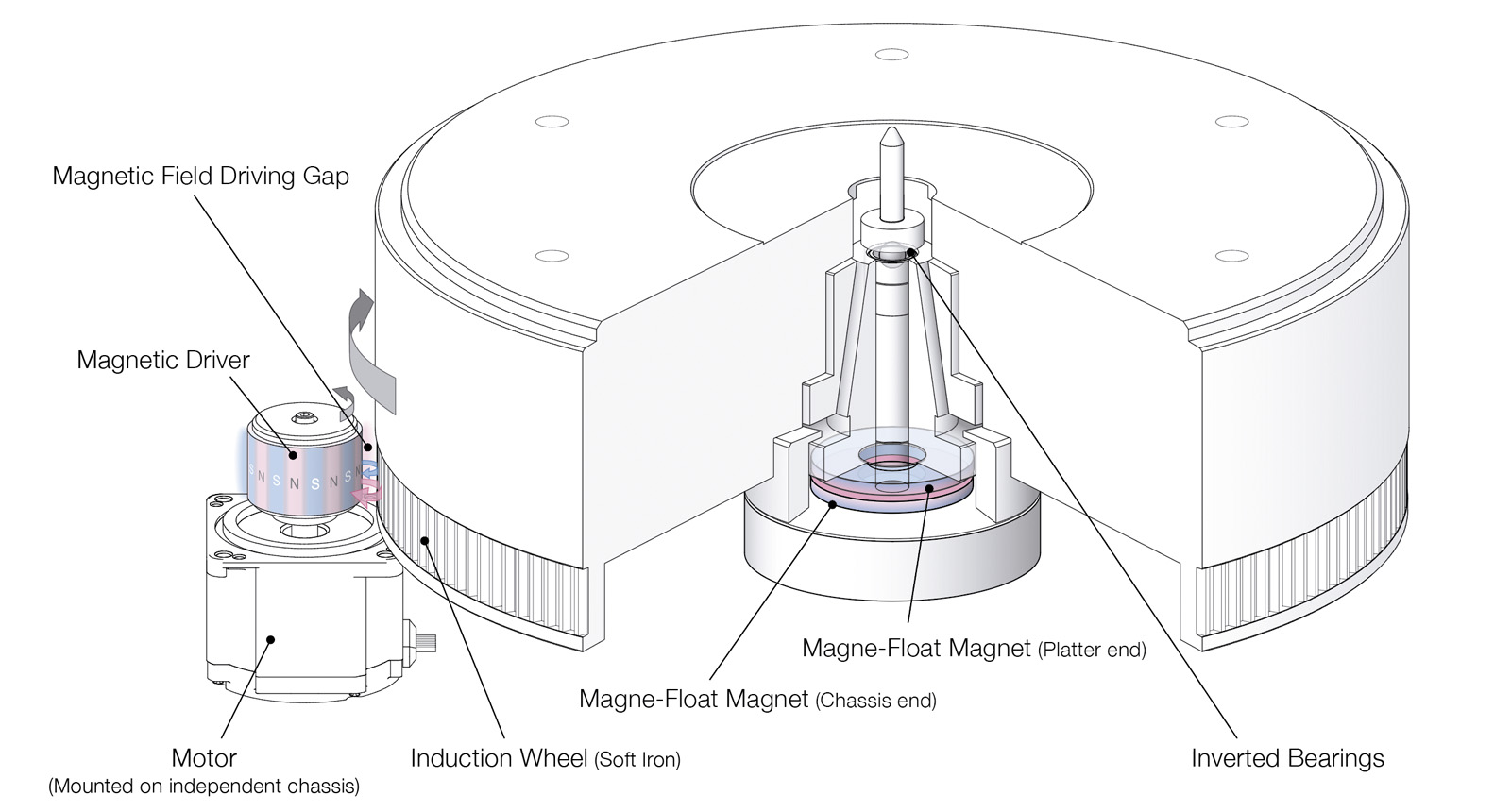

Na końcu silnika napędowego zamontowany jest „sterownik magnetyczny” w kształcie koła napinającego. Jego boki są namagnesowane, dzięki czemu bieguny S i N są ułożone naprzemiennie. Sam talerz jest wykonany z niemagnetycznego aluminium, ale jest to „koło indukcyjne” z miękkiego żelaza w kształcie stroboskopu, montowany jest na dole, po stronie przeciwnej do przetwornika i jest namagnesowany. Gdy przetwornik magnetyczny obraca się w pobliżu gramofonu, talerze obracają się synchronicznie, płynnie i bezdotykowo, dzięki sile magnetycznej.
Wyjątkowo cicha rotacja Do odtwarzania płyt winylowych, które wychwytują wibracje z rowków płyty rzędu mikronów i przetwarza je na sygnały audio, eliminując wibracje generowane przez silniki jest niezbędna do uzyskania wzorcowej reprodukcji dźwięku. System Esoteric MagneDrive jest wolny od wibracji silnika, zapewniając przenoszenie mocy od silnika do talerza bezdotykowo, uzyskując w ten sposób krystalicznie czysty dźwięk.

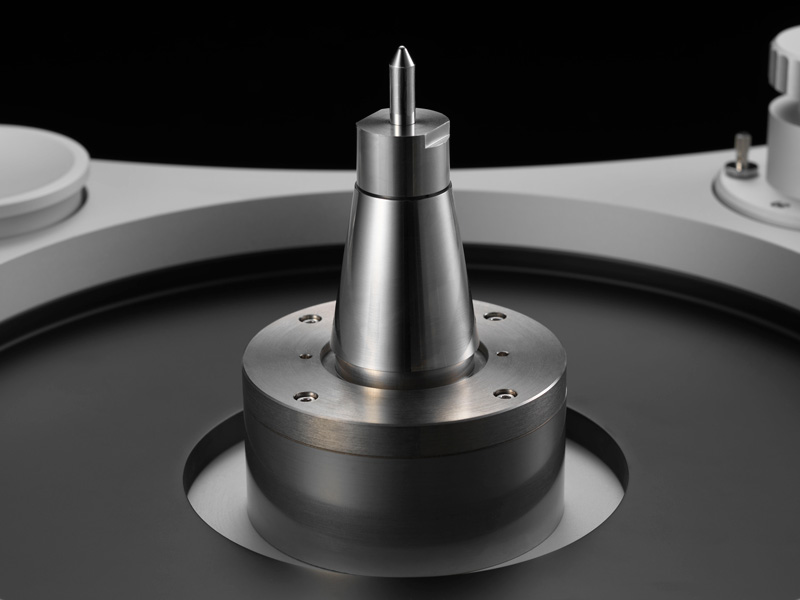

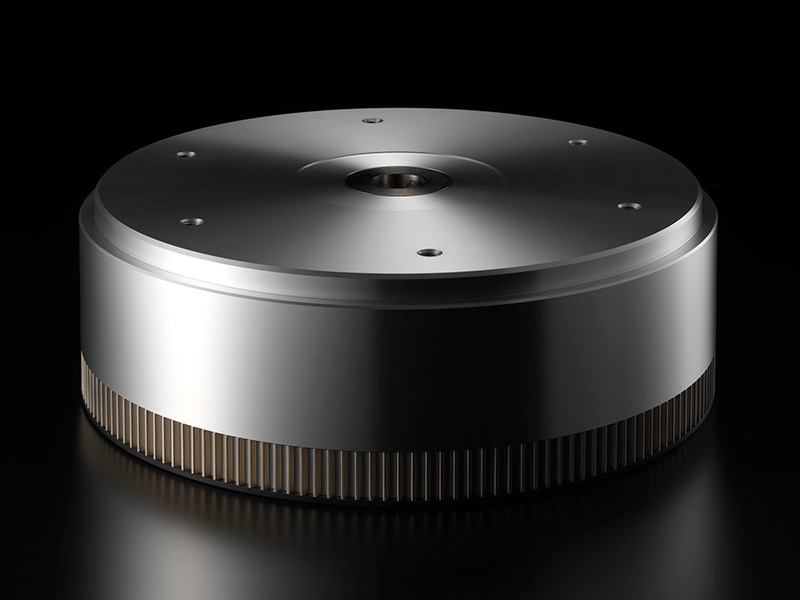

Talerz z systemem Magne-Float Talerz to konstrukcja o dużej masie 19 kg, wykonana z bloku aluminium. System Magne-Float zmniejsza obciążenie łożyska do około 4kg i przyczynia się do cichego obrotu, osiągając jedwabiście gładki obrót z dużą bezwładnością obrotową i zmniejszonym poziomem tarcia w idealny sposób. Ponadto, odwrócone łożyska służą do przybliżenia punktu podparcia talerza do powierzchni płyty winylowej i zwiększają stabilność obrotu. Powierzchnia talerza, nastawiona na piękny wygląd, jest starannie wykańczany jeden po drugim przez wykwalifikowanych rzemieślników w procesie końcowym aby zwiększyć gładkość powierzchni i stworzyć piękny wzór wirowania przypominający rękodzieło.
Dokładny obrót synchroniczny Obok bezkontaktowej izolacji drgań jest to jedna z największych zalet mechanizmu MagneDrive jest precyzyjna dokładność obrotu talerza. Głośnik magnetyczny i talerz, – te dwa elementy, jak dwie przekładnie różnej wielkości, zawsze obracać się dokładnie w stałym stosunku. Dopóki zachowana jest synchronizacja magnetyczna, nie występują wahania prędkości i żadnych czynników mogących powodować odchylenia prędkości, takich jak rozciągnięcie paska, dokładność mechaniczna koła pasowego luźnego lub koła pasowego i tak dalej. Ponieważ mechanizm ten podlega jedynemu prawu fizyki „przełożenie redukcji” (przełożenie w biegach) z dwóch elementów, talerz utrzymuje stałą i dokładną prędkość obrotową w każdych warunkach. Aby maksymalnie wykorzystać piękno mechanizmu, prędkość obrotowa jest regulowana poprzez bezpośrednie sterowanie przebiegiem prądu silnika za pomocą bardzo precyzyjnego procesora, zamiast używać konwencjonalnego serwa do korygowania obrotu talerza w naturalnym dźwięku wolnym od wahań, które często są kojarzone z korekcją pętli.

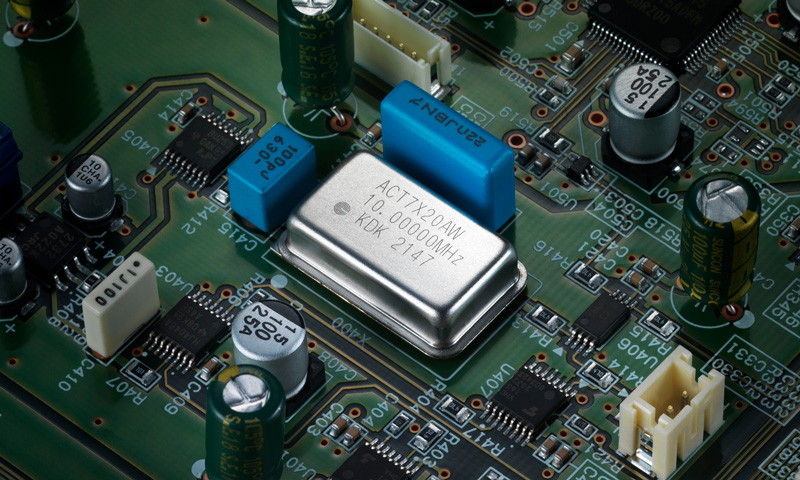

Jednostka silnikowa wykorzystująca najlepszą technologię ezoteryczną Zwieńczeniem jest jednostka silnikowa, która kontroluje precyzyjny obrót sterownika magnetycznego zgromadzonej wiedzy specjalistycznej firmy Esoteric w zakresie inżynierii mechanicznej i obwodów. Jednostka silnikowa jest odizolowana od jednostki głównej i dokładnie kontrolowana poprzez montaż na ciężkiej, mosiężnej podstawie dolnej o grubości 6 mm. Obwód sterownika silnika wykorzystuje precyzyjny zegar 10 MHz do dokładnego generowania przebiegów napędu, które napędzają silniki. Co więcej, dostarczając wyjątkowo czysty prąd stały z niezależnego źródła zasilacza, przenoszenie niepożądanych wibracji na jednostkę silnikową jest zminimalizowane.
Gotowa do synchronizacji zegara głównego 10 MHz Jednostka silnikowa jest wyposażona w zewnętrzne wejście zegara 10 MHz. Jakość dźwięku może być dalsza rozbudowa poprzez podłączenie głównego generatora zegara Grandioso G1X (sprzedawany oddzielnie) aby dostarczyć sterownikowi silnika zegar o większej precyzji.

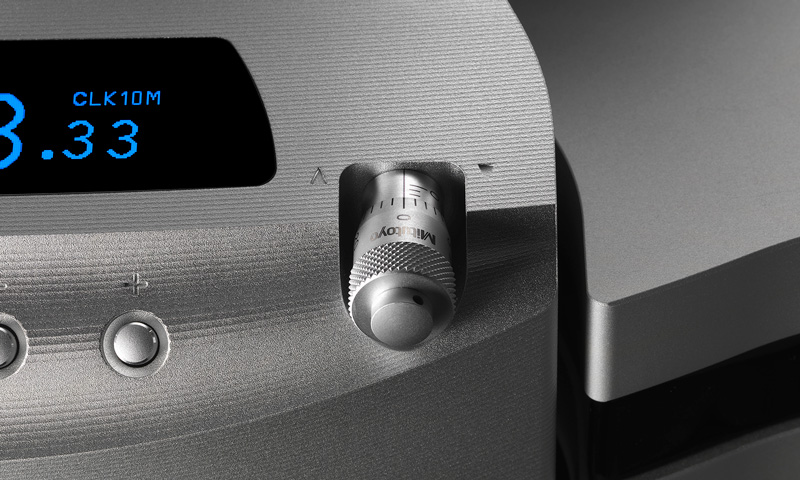

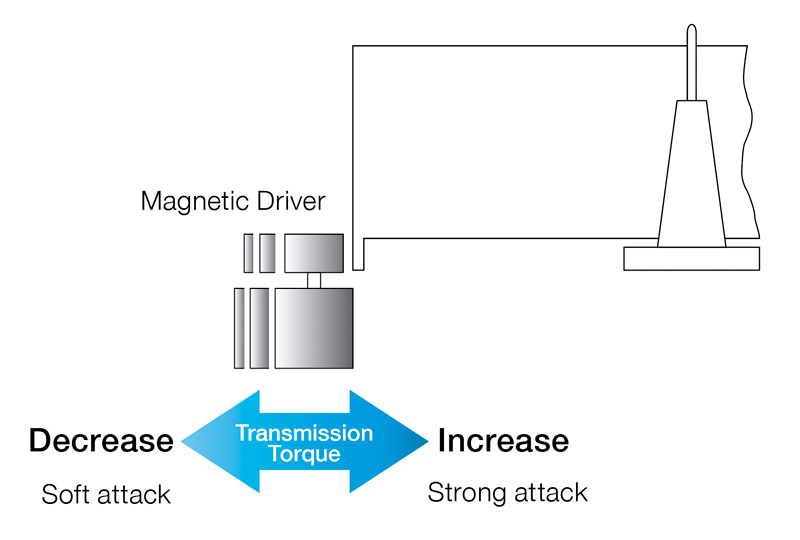

Regulacja momentu obrotowego napędu za pomocą mikrometru Napęd bezpośredni, napęd napinający i napęd pasowy... System MagneDrive to idealny mechanizm napędowy, który łączy w sobie zalety napędu bezpośredniego/napinającego z mocnym i dokładnym skokiem, zachowując jednocześnie płynny obrót napędu pasowego i elastyczność w regulacji tonu. Obracając pokrętło mikrometryczne z przodu jednostki silnikowej, odległość pomiędzy sterownikiem silnika a talerzem (moment przeniesienia napędu) można zmienić w celu dostosowania dostosuj dźwięk do swoich preferencji, od mocnych po delikatne tony, podczas słuchania muzyki.
Zależność odległości od momentu napędowego Ponieważ siła magnetyczna jest odwrotnie proporcjonalna do kwadratu odległości, jest to bardzo mała zmiana na odległość może radykalnie zmienić moment obrotowy przekładni. Gdy przetwornik i talerz są najdalej od siebie (+1,0 mm), moment obrotowy zostaje zmniejszony do –57%, a moment obrotowy przekładni można precyzyjnie i dowolnie zmieniać, bawiąc się tarczą mikrometryczną.
Więcej zalet... W przeciwieństwie do innych mechanizmów gramofonu, system MagneDrive eliminuje wymianę paska napędowego i minimalizuje konserwację dzięki zmniejszeniu zużycia części, co zapewnia długotrwałą, wysoką jakość dźwięku.
W stronę jedynego naszego celu projektowego, jakim jest „odtwarzanie dźwięku wzorcowego”, obudowa T1 optymalnie kontroluje wszelkie wibracje wpływające na jakość dźwięku. Podwozie T1 zostało zaprojektowane mechanicznie na wzór samochodu wyścigowego F1, z równowagą pomiędzy sztywnością i elastycznością wysuniętą do granic możliwości. Elegancka i czysta forma świadczy o wysokim stopniu doskonałości.
Podwozie 3-warstwowe wykonane z aluminium i drewna Z wdziękiem zakrzywiona, fascynująca obudowa jest kulminacją Esoteric tradycja inżynierii mechanicznej. Potrójna warstwa drewna przełożona pomiędzy grubymi warstwami aluminium. Ramię zamontowane jest na wierzchniej warstwie, natomiast zespół trzpienia i nóżki izolujące są zamontowane na dolnej warstwie. Warstwa drewna (środkowa część podwozia) o dużych stratach wewnętrznych jest skonfigurowany pomiędzy nimi, aby zapobiec wzajemnemu przenoszeniu wibracji pomiędzy ramieniem a talerzem, co zapewnia krystalicznie czystą jakość dźwięku. Drewniana obudowa środkowa nie tylko izoluje wibracje, ale także zapewnia T1 taką zdolność wyrażać muzykę z doskonałym balansem tonalnym, przypominającym oryginalne taśmy-matki, dzięki bogatemu zakresowi średnich i niskich częstotliwości materiału.
Piękne wykończenie fortepianowe w środkowej części obudowy Drewniana obudowa środkowa ma wykończenie fortepianowe o wysokim połysku, które zostało poddane wielu warstwom procesów malowania i polerowania. Chcieliśmy uzyskać najwyższy poziom odpowiedniej tekstury innowacyjny gramofon. Powierzchnia jest gładka jak mokra, błyszcząca, kruczoczarna, bez odblasków. Organiczny jak rzemieślniczy, głębia jego wyglądu dynamicznie kontrastuje z funkcjonalnością, przemysłowe warstwy aluminium nowoczesnej architektury, dodatkowo zwiększające przyjemność z posiadania T1.
Stopka izolacyjna o specjalnej konstrukcji amortyzatora Stopka izolacyjna Esoteric wykorzystuje hybrydową konstrukcję sprężyn śrubowych i specjalnej żywicy tłumiącej, który jest niezwykle skuteczny w przypadku bardzo niskich częstotliwości i ma krótki czas tłumienia (około 0,5 sekundy), zapewniając wyjątkowo doskonałą zdolność izolacji drgań, podczas gdy konwencjonalny pływający gramofon z systemem sprężyn śrubowych jest bardzo skuteczny w blokowaniu bardzo niskie częstotliwości, które powodują sprzężenie zwrotne, ale tłumienie wibracji zajmuje pewną ilość czasu.

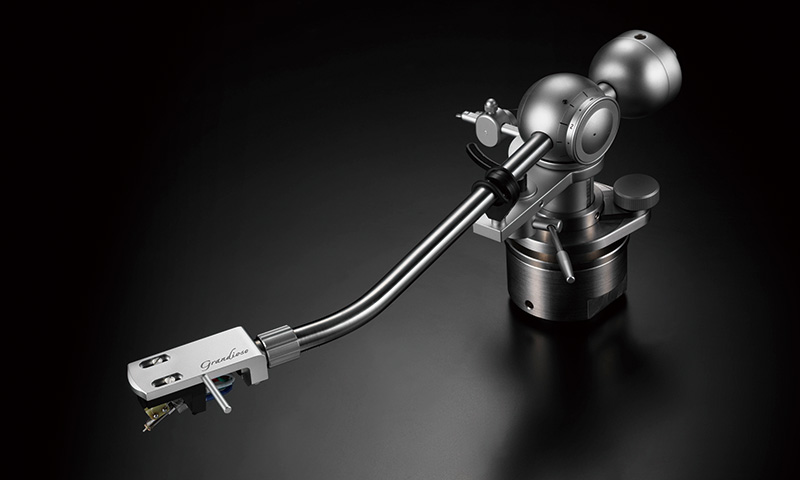

Wyposażony w dynamicznie zbalansowane ramię TA-9D. Dostępna jest konfiguracja bez ramienia. Model TA-9D powstał w oparciu o laboratoria dźwiękowe IKEDA.” IT-345, będący wzorcem rozwiązania Fidelity Research słynny FR-64, który cieszy się dużym uznaniem na całym świecie od czasów świetności dźwięku analogowego. TA-9D wykorzystuje system dynamicznego wyważenia, który jest odporny na mimośrodowość i wypaczanie zapisów oraz umożliwia stabilny odczyt. System dynamicznego balansu posiada nisko położony środek ciężkości i grube brzmienie rdzenia, podczas gdy rura ramienia ze stali nierdzewnej jest inkrustowana z mosiądzem i aluminium zwiększa sztywność i optymalizuje tryby wibracji. Wewnętrzne okablowanie wykonane jest z hybrydowego drutu miedzianego o wysokiej czystości 6N (99,9999%) + 4N, a podniesienie VTA umożliwia regulację wysokości ramienia (VTA) podczas odtwarzania płyt. T1 jest również dostępny w konfiguracji bez ramienia (AL), dzięki czemu klienci mogą wybierać ramiona według własnego wyboru. Ponadto za pomocą opcjonalnego zestawu podstawy ramienia można dodać maksymalnie trzy ramiona*.
* TA-9D może mieć maksymalnie dwa dodatkowe ramiona (maksymalnie dwa ramiona), z wyjątkiem wspornika ramienia z przodu po lewej stronie.

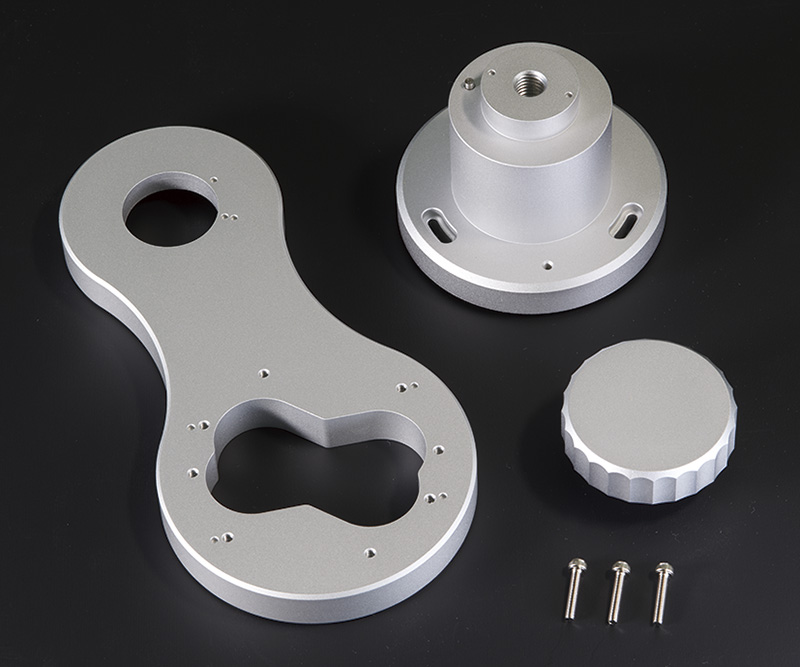

Zestaw podstawy ramienia (sprzedawany oddzielnie)
Standardowo zawarte elementy w zestawie podstawy ramienia:
Deska ramienia × 1
Słupek ramienia × 1
Śruba skrzydełkowa słupka ramienia × 1
Śruba mocująca × 3
Zasilacz silnika Zasilacz silnika jest odizolowany od silnika i zasilania wyjątkowo czysty i mocny prąd. Dedykowany, ponadwymiarowy toroidalny transformator mocy jest zakwaterowany w oddzielnym pomieszczeniu. Zasilanie potrzebne do działania jest napędzane przez transformator mocy z rdzeniem R, oddzielny od transformatora silnika. Wymagająca sztywności obudowa wykonana jest z aluminium i jest całkowicie bezrezonansowa, natomiast górny panel, który musi być wolny od wibracji, aby dźwięk był otwarty, ma konstrukcję półpływającą, a nóżki izolacyjne o specjalnej konstrukcji redukują naprężenia mechaniczne i poprawia jakość dźwięku.

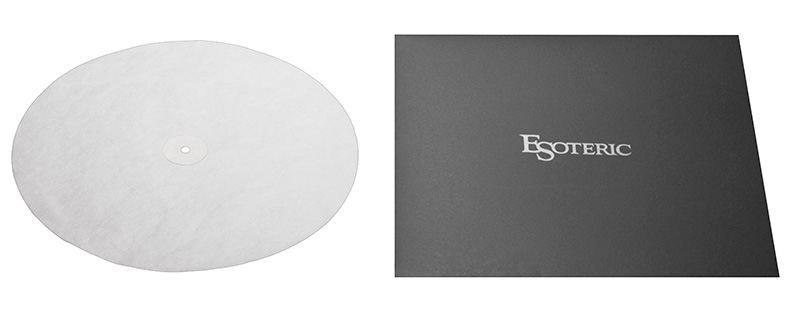

Arkusz gramofonu Płyta gramofonu została wybrana z różnych materiałów po szeroko zakrojonych testach odsłuchowych w celu wyeliminowania wszelkich zabarwień brzmienia T1 i realizacji funkcji aby chronić cenną powierzchnię dysku wikylowego przed zadrapaniami. W połączeniu z T1, arkusz „WASHI”, tradycyjnego japońskiego materiału papierowego z najbardziej neutralnym tonem.
Najważniejsze parametry:
- Sekcja gramofonu
-Prędkość obrotowa: 33 ⅓ obr./min. 45 obr./min
-Zakres regulacji prędkości obrotowej: ±12% (krok 0,1%)
-Wow i trzepotanie: 0,06% lub mniej (W.R.M.S)
-Wejście zegara: Złącze BNC × 1
-Impedancja wejściowa: 50 Ω
-Częstotliwość wejściowa: 10 MHz (±10 ppm)
-Poziom wejściowy: 0,5 do 1,0 Vrms (sinusoida)
- Sekcja ramienia gramofonowego (TA-9D)
-Typ: Bilans dynamiczny
-Długość całkowita: 326 mm
-Długość efektywna: 245mm
-Odległość pomiędzy osią ramienia a wrzecionem: 230 mm
-Zwis: 15 ±2 mm
-Błąd śledzenia: +2° do 1° 21′
-Zakres nacisku igły: 0 do 5 g (krok 0,25 g)
-Zakres wysokości VTA: od 0 do 10 mm
-Zakres balansu naboju/powłoki: od 6 do 38,5 g
-Waga główki: 16,45 g
- Ogólny
Moc
-Waga AC 120 V, 60 Hz
-Waga AC 220 - 240 V, 50 Hz
Pobór mocy
-8 W (tryb gotowości 0,4 W)
Talerz
-Wymiary całkowite (średnica × wysokość) ø315,4 × 103 mm / ø12,4” × 4,1”
-Waga 19 kg / 41,9 funta
Silnik
-Wymiary całkowite (szer. × wys. × gł.) 180 × 137 × 450 mm / 7,1” × 5,4” × 17,7” (łącznie z wystającymi elementami)
-Waga 9 kg / 19,9 funta
Zasilacz
-Wymiary całkowite (szer. × wys. × głęb.) 445 × 131 × 370 mm / 17,5” × 5,2” × 14,6” (łącznie z wystającymi elementami)
-Waga 18 kg / 39,7 funta
- Wymiary całkowite: (szer. × wys. × głęb.) 497 × 215 × 436 mm / 19,6” × 8,5” × 17,2” (łącznie z wystającymi elementami)
- Waga netto: 17 kg / 37,5 funta
Dołączone akcesoria:
- Narzędzia instalacyjne:
-Blok dystansowy × 1
-Wskaźnik kontroli wysokości × 1
-Montażowa szyna prowadząca (L) × 1
-Montażowa szyna prowadząca (R) × 1
- Osłona zabezpieczająca jednostkę główną × 1
- Arkusz gramofonu × 1
- Przewód zasilający prądu stałego × 1
- Przewód zasilający × 1
- Maty filcowe (pod zasilacz)
- Uchwyty × 2
- Instrukcja obsługi × 1
- Ramię TA-9D × 1 (niedostępne w modelu bez ramienia)
- Instrukcja obsługi dla TA-9D × 1 (niedostępna w modelu bez ramienia)
- Podstawa ramienia × 1 (niedostępna w modelu bez ramienia)
*zdjęcia mają charakter poglądowy, finalny produkt może się różnic w zależności od wybranego wariantu.
