Ortofon OM 5E. Wkładka gramofonowa.

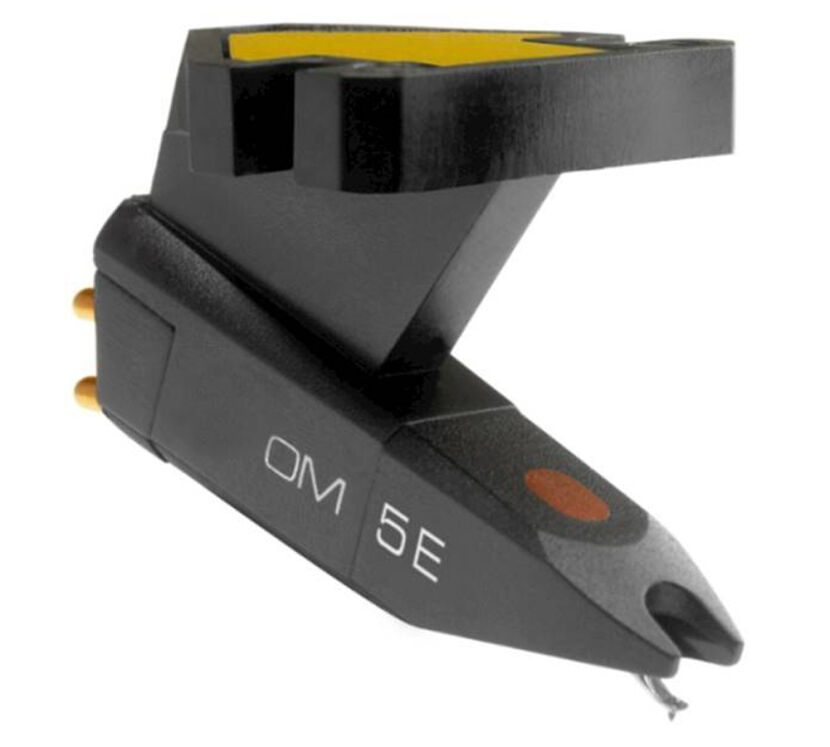

Wkładka gramofonowa Ortofon OM 5E

OM 5E wyposażona jest w igłę o szlifie eliptycznym, który zapewnia zbalansowane odtwarzanie wolne od zniekształceń. Diamenty o szlifie eliptycznym są w stanie dokładniej śledzić oscylacje rowków niż diamenty o szlifie sferycznym ze względu na ich konturowy kształt. Wynikiem tego są lepsze śledzenie zapisu rowka i mniejsze zniekształcenia.

Optymalne dopasowanie i reprodukcja dźwięku. Jeśli twoje ramię gramofonowe posiada standardową główkę lub mocowanie wkładki, po prostu przystąp do optymalnego odtwarzania przy użyciu wkładki OM. Wystarczy rzut oka, aby zrozumieć pomysł Ortofona na idealne spasowanie wkładki i ramienia. W górnej części wspornika montażowego pomysłowo zainstalowano niewielką, wyjmowaną płytkę obciążnikową. Jeśli ramię ma małą masę, po prostu zdejmij obciążnik, a masa twojej wkładki OM będzie wynosiła w takiej sytuacji zaledwie 2,5 g.

Na nową serię Ortofon OM 5 składają się trzy modele wkładek: OM 5S, OM 5E i Super OM 5E. Wkładka OM 5S posiada diament o szlifie sferycznym. Diamenty sferyczne są najprostsze i najbardziej wytrzymałe. Wkładki OM 5E i Super OM 5E są wyposażone w diament o szlifie eliptycznym.

• Seria ta to wkładki z ruchomym magnesem o najniższej masie spośród wszystkich oferowanych przez Ortofon.
• Korpusy wkładek OM zostały zaprojektowane tak, aby zapewnić łatwy montaż zarówno w przypadku główek montowanych od góry, jak i od dołu.
• Seria OM 5 zapewnia doskonałą kompatybilność z szeregiem systemów odtwarzania oraz z szeroką gamą przedwzmacniaczy gramofonowych.
• Poprzez zastosowanie symulacji komputerowych możliwe było zdefiniowanie z niespotykaną dokładnością naturalnego punktu obrotu systemu przy jednoczesnym osiągnięciu optymalnego balansu oscylacji. Wynik: lepsza liniowość, wyższa separacja kanałów i mniejsze zniekształcenia.
• Korpus wkładek OM wykonany jest z norylu (mieszanka plastiku i szkła), który zapewnia wysoką sztywność i odporność na rezonans.

Parametry techniczne:

• Napięcie wyjściowe przy 1000 Hz, 5 cm/sek.
• Balans kanałów 4 mV przy 1 kHz
• Separacja kanałów 2 dB przy 1 kHz
• Separacja kanałów 22 dB przy 15 kHz - 15 dB
• Pasmo przenoszenia - 20-20 000 Hz + 3 / -3
• Zdolność śledzenia przy 315 Hz przy zalecanej sile śledzenia *) - 60 µm
• Podatność, dynamiczna, boczna — 20 µm/mN
• Typ trzpienia — eliptyczny
• Promień końcówki trzpienia — r/R 8/18 µm
• Zakres siły nacisku — 1,5–2,0 g (15–20 mN)
• Zalecany nacisk — 1,75 g (17,5 mN)
• Kąt śledzenia - 20° *) Wartość typowa
• Impedancja wewnętrzna, rezystancja DC - 750 Ohm
• Indukcyjność wewnętrzna - 450 mH
• Rekomendowana rezystancja obciążenia - 47 kOhm
• Rekomendowana pojemność obciążeniowa - 200-500 pF
• Kolor wkładki, korpus/igła - Czarny/Czarny
• Waga standardowa - 5 g
• Waga bez dodatkowego obciążnika - 2,5 g

Zestaw OM 5E zawiera:

• 1 x Wkładka OM 5E
• 1 x Osłona igły
• 2 x Śruba
• 2 x Nakrętka

• Lista wkładek .pdf
