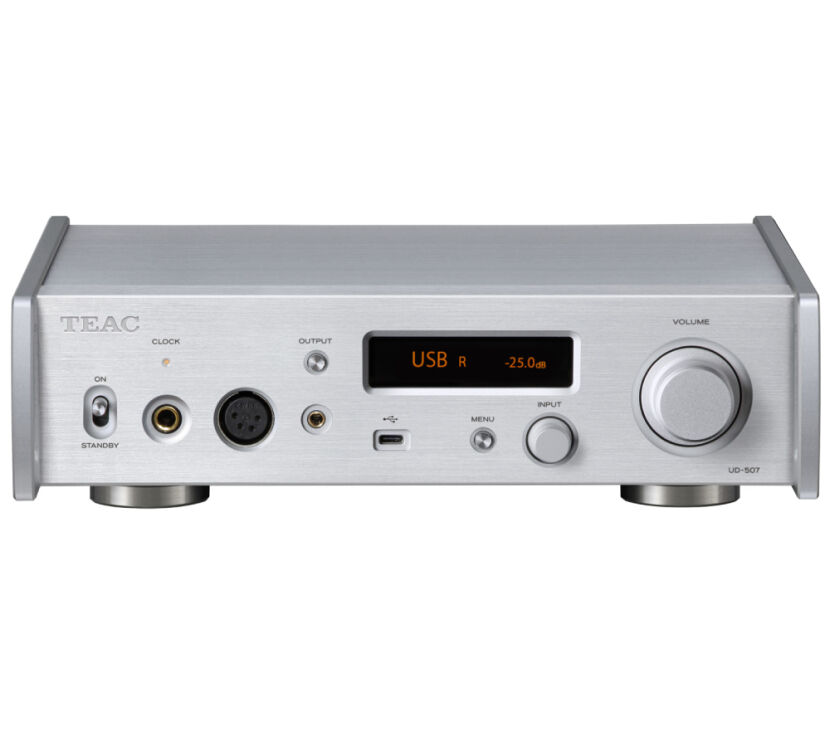

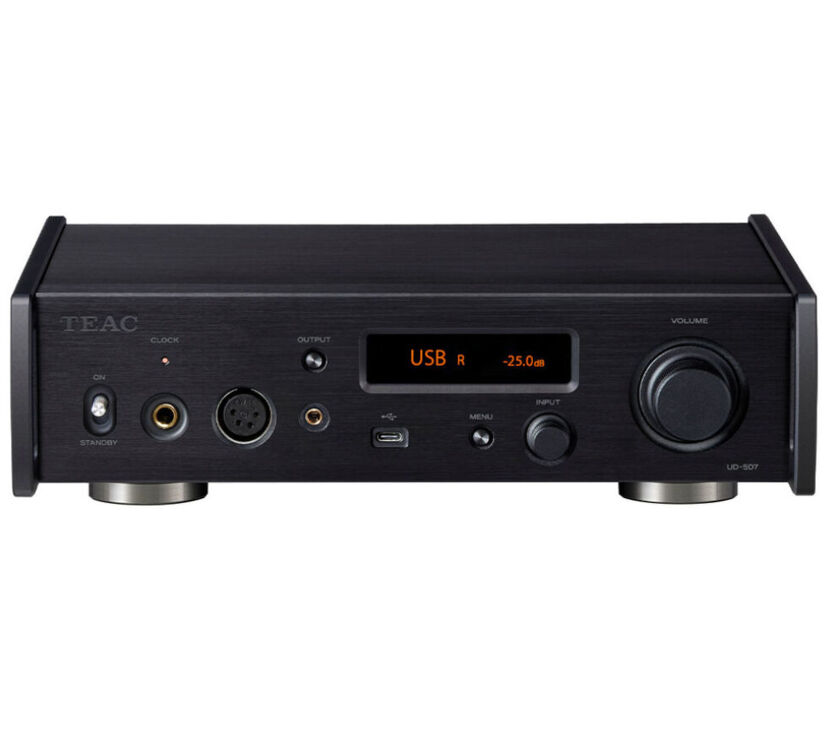

Wzmacniacz słuchawkowy TEAC UD-507
UD-507 to całkowicie przeprojektowany przetwornik cyfrowo-analogowy/przedwzmacniacz/wzmacniacz słuchawkowy serii 500 z naszym opatentowanym dyskretnym przetwornikiem cyfrowo-analogowym „TRDD 5”, zaprojektowanym z muzykalnością jako najwyższym priorytetem. Podążając śladami uznanej serii 701 firmy TEAC, nowy dyskretny przetwornik cyfrowo-analogowy „TRDD 5” oferuje wyraźną scenę dźwiękową i dokładne obrazowanie, zapewniając słuchaczom prawdziwie wciągające wrażenia muzyczne. Wyposażony w trzy oddzielne opcje wyjść słuchawkowych, zbalansowane wejścia i wyjścia, Bluetooth i różne opcje wejść cyfrowych, UD-507 jest doskonałym elementem centralnym zarówno komputerów stacjonarnych, jak i tradycyjnych konfiguracji stereo.
Zastrzeżony „dyskretny przetwornik cyfrowo-analogowy TEAC: TRDD 5”
Wszystkie sygnały cyfrowe wprowadzane do UD-507 są przetwarzane z szybkością 64 bitów/512 Fs przez modulator delta-sigma w układzie FPGA, który zawiera zastrzeżony algorytm, i konwertowane na sygnały analogowe przez 16 elementów na kanał (jeden element to para obwodów logicznych i filtr dolnoprzepustowy z rezystorami o wysokiej precyzji). Sygnał DSD jest przetwarzany bezpośrednio, podczas gdy sygnał PCM jest konwertowany na sygnał 1-bitowy przez modulator delta-sigma, zanim zostanie wyprowadzony jako wysokiej jakości sygnał analogowy. Możliwe jest odtwarzanie DSD 22,5 MHz i 384 kHz/32 bity PCM. W zależności od preferencji można wybrać dwie metody działania: wielopoziomową (wielobitową) metodę delta-sigma lub 1-bitową metodę delta-sigma.
Oprócz zegarów wewnętrznych 44,1 kHz i 48 kHz obsługiwane jest zewnętrzne wejście zegara 10 MHz
W przypadku odtwarzania dźwięku przez USB UD-507 obsługuje metodę asynchronicznego transferu USB, która kontroluje przesyłanie danych PCM i DSD poprzez synchronizację z zegarem generowanym przez wewnętrzny, precyzyjny oscylator kwarcowy UD-507, zamiast synchronizować się z niestabilnym i zaszumionym komputerem PC zegar. Wewnętrzny zegar jest wyposażony w dwa typy dedykowanych zegarów, serie 44,1 kHz i 48 kHz, z których każdy wykorzystuje precyzyjny oscylator kwarcowy klasy audio z niskimi szumami fazowymi do sygnałów wejściowych o wielokrotnościach całkowitych, znacznie minimalizując wpływ drgań na dźwięk jakość i wierne odtwarzanie oryginalnego dźwięku. UD-507 obsługuje również wejście zewnętrznego zegara 10 MHz, które można zsynchronizować z zewnętrznym sygnałem zegara głównego. Synchronizacja z precyzyjnym zegarem zewnętrznym umożliwia uzyskanie jeszcze wyższej jakości odtwarzania muzyki.
Podwójna konstrukcja monofoniczna
Sekcja przetwornika D/A jest niezależna od lewego i prawego kanału, a w całym analogowym stopniu wyjściowym zastosowano luksusowy podwójny obwód monofoniczny. Podwójna konfiguracja monofoniczna z dwoma obwodami monofonicznymi dla każdego kanału zapobiega zakłóceniom pomiędzy sygnałami L/R i odtwarza muzykę z przestronną i trójwymiarową sceną dźwiękową.
W pełni zbalansowany transfer sygnału
W pełni zbalansowana transmisja analogowych sygnałów wyjściowych L/R ze stopnia konwersji D/A do końcowego stopnia wyjściowego znacznie poprawia stosunek sygnału do szumu i rozszerza zakres dynamiki, umożliwiając czystą reprodukcję informacji przestrzennych zawartych w dźwięku o wysokiej rozdzielczości źródła.
Dwa duże transformatory z rdzeniem toroidalnym / obwód zasilania bez sprzężenia zwrotnego
UD-507 wyposażony jest w po jednym transformatorze toroidalnym dla układu analogowego (w tym sekcji analogowej przetwornika cyfrowo-analogowego) i cyfrowego. Oddzielenie sekcji zasilania analogowego i cyfrowego pozwala uniknąć wzajemnych zakłóceń i poprawić czystość sygnału analogowego. Ponadto w analogowym obwodzie zasilania zastosowano obwód bez sprzężenia zwrotnego, aby zapewnić większe możliwości odtwarzania muzyki.
Przedwzmacniacz z analogową regulacją głośności – 4 wejścia cyfrowe i 2 wejścia liniowe (RCA/XLR)
UD-507 posiada dwa wejścia cyfrowe, każde: koncentryczne i optyczne, a także wejścia analogowe RCA i XLR, dzięki czemu można go używać nie tylko jako przetwornika cyfrowo-analogowego USB, ale także jako wysokiej jakości przedwzmacniacza analogowego.
TEAC-QVCS (Quad Volume Control System), który wykorzystuje regulator o zmiennym wzmocnieniu z czterema niezależnymi obwodami dla lewego, prawego, dodatniego i ujemnego (L+, L–, R+, R–), jest umieszczony na ścieżce sygnału audio, aby zminimalizować ścieżkę sygnału i zapobiec degradacji sygnału audio w wyniku routingu linii sygnałowej. TEAC-QVCS zapewnia również precyzyjną regulację głośności w krokach co 0,5 dB, co pozwala ustawić poziom głośności, który najlepiej pasuje do Twojego systemu audio i słuchawek.
Ulepszone obwody bufora wyjściowego TEAC-HCLD2 o wzmocnionym prądzie
W modelu UD-507 zastosowano obwody bufora wyjściowego TEAC-HCLD2, które są udoskonaloną wersją naszych obwodów TEAC-HCLD (sterownik wysokoprądowy TEAC). Zwiększają one możliwości przesyłu prądu, które są ważne w analogowych obwodach wyjściowych. Każdy kanał ma dodatnią i ujemną strukturę dwuobwodową z wysokoprądowymi diamentowymi wzmacniaczami buforowymi używanymi jako sterowniki liniowe. Napęd jest różnicowy dla wyjścia zbalansowanego i równoległy dla wyjścia niezbalansowanego. Zwiększając obciążalność prądową, możliwe jest przesyłanie dynamiki sygnałów audio bez strat.
Wzmacniacz słuchawkowy z 4-pinowym złączem XLR i gniazdem Pentaconn z przełączaną masą zbalansowaną/aktywną
UD-507 jest wyposażony w dedykowany wzmacniacz słuchawkowy, który wykorzystuje cztery diamentowe obwody buforowe, jeden dodatni i jeden ujemny na każdym kanale, aby umożliwić podłączenie zbalansowanych słuchawek. Wzmacniacz potrafi wydobyć potencjał z różnego rodzaju słuchawek, w tym ze słuchawek o wysokiej impedancji 600 omów. Metoda aktywnego uziemienia wykorzystuje zasadę zrównoważonej konfiguracji obwodu do elektrycznego doprowadzenia strony zimnej do 0 V za pomocą obwodu wzmacniacza. Ponieważ potencjał uziemienia jest zawsze stały na poziomie 0 V, metoda ta jest nie tylko bardziej idealna niż zwykła metoda uziemiania zimnej strony, ale także pozwala na tłumienie skutków przydźwięków pochodzących z zasilacza, a niższy poziom szumów sprawia, że system jest cichszy, dzięki czemu słuchacz może lepiej poczuć oddech artysty i fakturę dźwięku.
Pełny dekoder MQA obsługujący również wejścia cyfrowe
MQA (Master Quality Authenticated) to wysokiej jakości kodek audio, który umożliwia odtwarzanie na tym samym poziomie jakości, co nagrania studyjne. UD-507 posiada dekoder MQA, który kontroluje przebiegi konwertowane cyfrowo/A z precyzją do 5 ms, aby uzyskać przebiegi analogowe wierne oryginalnym nagraniom. Odtwarzany dźwięk przypominający oryginał dla ludzkiego ucha można uzyskać poprzez znaczne ograniczenie „rozmycia dźwięku”, które łatwo pojawia się, gdy dźwięki zaczynają się nagle, a innym razem, gdy różnice w ciśnieniu akustycznym są ekstremalne. Ponieważ w zestawie znajduje się pełny dekoder, oprócz odtwarzania plików i sieci można także dekodować dane MQA z wejść cyfrowych. Odtwarzanie płyt CD MQA jest możliwe po podłączeniu wyjścia cyfrowego odtwarzacza CD do UD-507.
Funkcja próbkowania w górę
Funkcja próbkowania w górę wykorzystuje technologię RDOT-NEO (Refined Digital Output Technology NEO) do płynnego wzmacniania cyfrowych sygnałów audio PCM i konwersji w górę ich częstotliwości próbkowania 2, 4 lub 8 razy (maksymalnie 384 kHz). RDOT, wykorzystujący analogiczną metodę interpolacji z wykorzystaniem logiki fluencji, to technologia opracowana w celu umożliwienia reprodukcji i odtwarzania częstotliwości wyższych niż 20 kHz, które są tracone przez sygnały cyfrowe 44,1 kHz/48 kHz. Na podstawie odczytanych informacji generowane są analogiczne dane pomiędzy próbkami przebiegów, co daje również dane powyżej 20 kHz.
Odbiornik Bluetooth obsługujący wysokiej jakości komunikację audio LDAC, Aptx™ HD i połączenie wielopunktowe
UD-507 obsługuje kodeki LDAC™ i LHDC, które umożliwiają przesyłanie danych audio w wysokiej rozdzielczości (96 kHz/24 bity), a także Qualcomm® aptX™ HD, który umożliwia transmisję z częstotliwością 48 kHz/24 bity. UD-507 obsługuje także wszechstronne kodeki, takie jak AAC, Qualcomm® aptX™ i SBC, umożliwiając swobodne korzystanie z wysokiej jakości bezprzewodowego odtwarzania ze smartfonów i DAP (cyfrowych odtwarzaczy audio). Obsługuje także łączność wielopunktową, umożliwiając bezprzewodowe połączenie dwóch urządzeń w tym samym czasie i płynne przełączanie między nimi w celu słuchania.
Technologia Bulk Pet USB Transfer umożliwia stabilną transmisję danych
Podczas przesyłania dużych ilości danych cyfrowych kablem USB ze źródeł dźwięku o wysokiej rozdzielczości powstają duże niespójności w obciążeniu przetwarzania zarówno komputera wysyłającego, jak i odbierającego przetwornika cyfrowo-analogowego USB, co może skutkować przerwami w dźwięku i innymi problemami. Jednak przy użyciu technologii transferu Bulk Pet USB ta sama ilość danych jest przesyłana ze stałą szybkością, wyrównując obciążenie przetwarzania obu stron i zapewniając stabilną transmisję danych. Ponieważ zmiany warunków obciążenia komputera mogą również wpływać na jakość dźwięku, możesz wybrać jeden z czterech wstępnie ustawionych trybów transmisji, aby wybrać preferowaną jakość dźwięku.
Skrupulatna kontrola wibracji
Transformator podatny na wibracje jest zawieszony na płycie podstawy w konstrukcji pływającej. Konstrukcja została zaprojektowana tak, aby zminimalizować liczbę śrub używanych do mocowania płyty, aby zapobiec przenoszeniu wibracji na płytę. Zastosowano nowy mechanizm, oryginalny Stressless Feet v2 firmy TEAC, który ma szczelinę pomiędzy dolną płytą a stopą, aby dokładnie kontrolować wibracje wpływające na jakość dźwięku. Aby jeszcze bardziej poprawić kontrolę wibracji, zastosowano nową płytę górną o grubości 2,8 mm.
Odtwarzacz audio Teac HR obsługujący odtwarzanie DSD 22,5 MHz zarówno w systemie Windows, jak i Mac, dostępny bezpłatnie
To bezpłatne, dedykowane oprogramowanie może być używane do łatwego odtwarzania plików DSD 22,5 MHz i PCM 384 kHz/32 bity, które reprezentują następną generację źródeł dźwięku o wysokiej rozdzielczości, z komputerów z systemem Windows i Macintosh. Po prostu uruchamiając oprogramowanie i wybierając UD-701N podłączony kablem USB, cyfrowe dane audio mogą być przesyłane niezawodnie i w optymalnych warunkach.
Ponieważ to oprogramowanie jest przeznaczone do użytku z tym modelem, nie ma potrzeby martwić się problemami, które często występują przy ustawieniach audio USB, w tym „brak dźwięku na wyjściu nawet po rozpoznaniu przetwornika cyfrowo-analogowego USB” oraz „konwersja dźwięku w dół po to jest wyjście.”
Dołączone akcesoria:
- Kabel zasilający
- Pilot zdalnego sterowania (RC-1334)
- Baterie AAA do pilota × 2
- poduszki na stopy × 3
- Instrukcja obsługi (z gwarancją)
