Accuphase C-47. Przedwzmacniacz gramofonowy klasy hi-end MM/MC
C-47 to najnowszy high-endowy przedwzmacniacz gramofonowy firmy Accuphase. Zastępuje on wprowadzony sześć lat temu model C-37, będąc zwieńczeniem wieloletnich prac inżynierów z Jokohamy nad projektem phonostage'a doskonałego i pierwszym na świecie urządzeniem tego typu, w którym sygnał jest prowadzony od wejść do wyjść całkowicie symetrycznie. Rezultatem tego jest m. in. bardzo wysoka odporność na zewnętrzne zakłócenia i szum. Wejście XLR zarezerwowano tylko i wyłącznie dla sygnału MC, gdyż ze względu na ekranowanie sygnału MM połączone z biegunem ujemnym tryb zbalansowany mija się z celem. Pozostałe trzy wejścia RCA można skonfigurować jako MC z sześcioma ustawieniami impedancji lub MM z trzema. Każde z czterech wejść dysponuje oczywiście osobną pamięcią ustawień. W urządzeniu zastosowano wzmacniacze instrumentacyjne z prądowym sprzężeniem zwrotnym: osobno dla sygnału MC, zbudowany z 9 par tranzystorów bipolarnych i dla MM, z 3 par tranzystorów FET. Są one uzupełnione bardzo precyzyjnym wzmacniaczem korekcyjnym. Część rozwiązań pochodzi tu wprost z topowych urządzeń Accuphase: przedwzmacniacza C-3850 i integry E-800, zapewniając maksymalną efektywność odwzorowania sygnału przy bardzo niskich szumach układu.

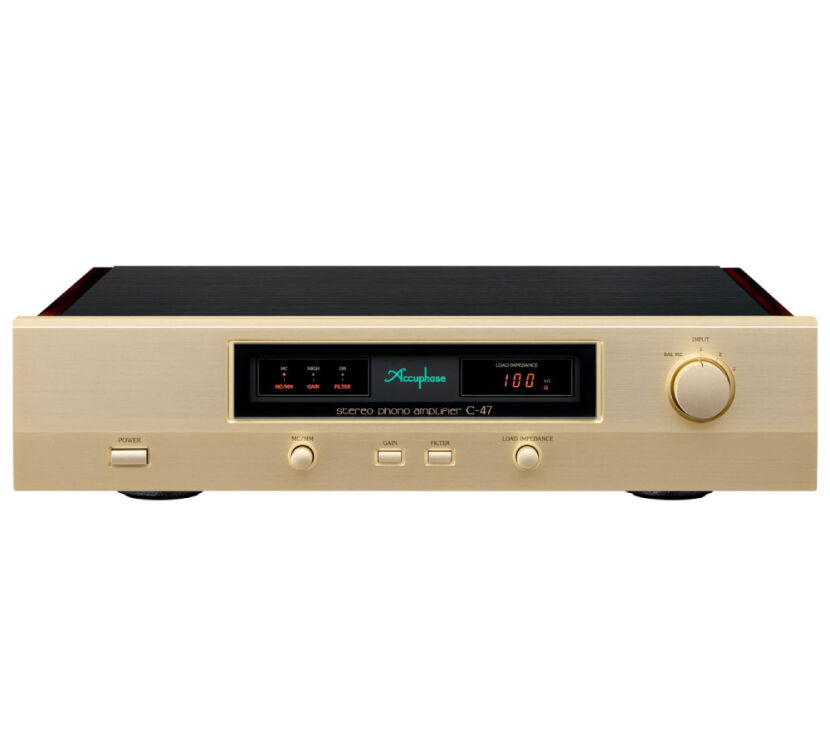

C-47 od zewnątrz wygląda prawie identycznie jak poprzednik: układ przycisków jest identyczny, jednak na wyświetlaczu zamiast diodowych wskaźników ustawień wprowadzono cyfrowy wskaźnik wartości liczbowej wybranej impedancji. Dla trybu MC zrezygnowano z ustawienia 3 Ω i dodano 200 Ω. Boczne panele wykonano tak samo – z naturalnego drewna wykończonego w wysokim połysku, ale lakierowaną górną płytę stalową zastąpiło eleganckie szczotkowane aluminium. Więcej zmian widać w środku: wprawdzie transformatory toroidalne dostarczające prądu do prawego i lewego kanału są dalej po lewej stronie od czoła, jednak po przeciwnej układ modułów zmienił się. W związku z topologią osobnych monofonicznych kanałów sekcję wzmacniająco-korekcyjną umieszczono na dwóch osobnych płytkach bliżej tylnego panelu, a płytkę niskoszumnego zasilacza stabilizowanego – bardziej z przodu. Ta ostatnia sekcja dysponuje 8 kondensatorami elektrolitycznymi o łącznej pojemności 15 000 μF i jest niezależna od fluktuacji impedancyjnych wkładki. Wszystkie trzy sekcje są oddzielone od siebie przegrodami niwelującymi zakłócenia elektromagnetyczne, płytki zaprojektowano pod kątem jak najściślejszego rozmieszczenia komponentów i maksymalnego skrócenia ścieżki sygnałowej.
Pod względem parametrów C-47 prezentuje się rekordowo. Dla trybu MC maksymalna odchyłka krzywej korekcji RIAA wynosi ±0.3 dB w przedziale od 10 Hz do 20 kHz, poziom szumów -155 dB, a zniekształcenia THD utrzymują się na poziomie poniżej 0.003 % przy 1 kHz.
Specyfikacja:
- Odchył RIAA:
- MC (10 – 20 000 Hz): ±0,3 dB,
- MM (10 – 20 000 Hz): ±0,3 dB
- Całkowite zniekształcenia harmoniczne (THD): 0.005 %
- Wzmocnienie:
- GAIN OFF (Normal): MC: 64 dB, MM: 34 dB,
- GAIN HIGH: MC: 70 dB, MM: 40 dB
- Czułość wejściowa (1 kHz, 2 V):
- MC: 64 dB: 1.26 mV, 70 dB: 0,63 mV,
- MM: 34 dB: 40 mV, 40 dB: 20 mV
- Maksymalne napięcie wyjściowe: 8 V
- Maksymalne napięcie wejściowe (1 kHz, THD 0.005%):
- MC: 64 dB: 5.7 mV, 70 dB: 2,9 mV,
- MM: 34 dB: 180 mV, 40 dB: 90 mV
- Impedancja wejściowa:
- MC: 3/10/30/100/300/1000 Ω,
- MM: 1/47/100 kΩ
- Napięcie wyjściowe: XLR: 2 V/50 Ω, RCA: 2 V/50 Ω
- Filtr subsoniczny: 10 Hz: -12 dB/octave
- Zasilanie: AC 120 V, 220 V, 230 V, 50/60 H
- Pobór mocy: 21 W
- Wymiary: 465 × 114 × 407 mm
- Waga:14.8 kg
Pod zamówienie
