Esoteric GRANDIOSO D1X SE referencyjny mono przetwornik C/A.
Od swojego powstania w 1987 roku, Esoteric stoi na czele innowacji jako wysokiej klasy marka audio z Japonii, nieustannie przesuwając granice wysokiej jakości reprodukcji dźwięku. Marka Esoteric znana jest z wyjątkowej inżynierii akustycznej, która podtrzymała jej reputację i prestiż, z ogromnych inwestycji bez względu na koszty, z rzemiosła o „muzealnej jakości” i pięknych projektów godnych reprodukcji muzyki. „Grandioso” to topowy model w każdej kategorii produktowej, który osiągnął najwyższy poziom jakości zdefiniowany przez markę.
W muzyce klasycznej fraza wskazująca, jak należy wykonać utwór muzyczny, nazywa się motto poczęcia. Na przykład „cantabile” (jakby śpiewał), „legato” (płynnie) i tak dalej. Flagowy model powinien mieć dostojeństwo i rangę produktu z najwyższej półki. Nazwaliśmy go „grandioso” (wielki, majestatyczny, dostojny), co porównaliśmy do motta muzyki klasycznej. Grandioso wprowadziło do świata high-end audio szereg niezwykle oryginalnych innowacji, w tym legendarny mechanizm transportu VRDS-ATLAS Super Audio CD, przetwornik cyfrowo-analogowy Master Sound Discrete DAC i zegar Master Sound Discrete Clock, które składają się z unikalnych obwodów dyskretnych.
Wreszcie, dostępne są teraz trzy modele SE z nową technologią zegara dyskretnego i ulepszonym obwodem analogowym w przetworniku cyfrowo-analogowym. Jesteśmy dumni z naszej marki i zawsze dążymy do najlepszego dźwięku. Model SE, który tym razem wypuszczamy, odzwierciedla całą możliwą akumulację technologii od czasu wprowadzenia oryginalnego modelu do chwili obecnej. Ciesz się lepszą prezencją, dynamiką i pięknymi organicznymi i muzycznymi teksturami trzech nowych modeli SE.
Kluczowe cechy:
- „Master Sound Discrete DAC” – opracowany przez nas modulator FPGA, 64bit/512Fs Delta-Sigma
- Ulepszona płyta DAC ze specjalnie dobranymi częściami wysokiej jakości, w tym IDM-01
- Ultraszerokozakresowa transmisja cyfrowa „ES-Link5” (DSD 22,5 MHz, PCM 768 kHz/48 bitów)
- „Master Sound Discrete Clock for Digital Player” – opracowany przez nas dyskretny moduł zegaraGrandioso D1X SE
- Wzmacniacz buforowy wyjściowy „Esoteric-HCLD” (szybkość narastania: 2000 V/μs)
- Wyjście transmisji sygnału prądowego „ES-Link Analog”.
- Funkcja synchronizacji zegara
- Dyskretne regulatory prądu stałego o niskim sprzężeniu zwrotnym
- Dwa niezależne toroidalne transformatory zasilające/kanał
- Funkcja dekoratora/konwersji w górę MQA
- Wejście USB (DSD 22,5 MHz, PCM 768 kHz/32 bity, transmisja asynchroniczna)
- Półpływający panel górny
- Przeprojektowana stopka punktowa Grandioso D1X SE
- Dostępna jest usługa aktualizacji wersji Grandioso D1X do D1X SE.
Dyskretny przetwornik cyfrowo-analogowy Master Sound Master Sound Discrete DAC charakteryzuje się całkowicie oryginalną konstrukcją, która stanowi kulminację poszukiwań Esoteric w zakresie oryginalnego, wzorcowego dźwięku. Jego wysoka rozdzielczość 64-bity/512Fs zapewnia znaczną poprawę w porównaniu z 36-bitową rozdzielczością naszego wcześniejszego przetwornika cyfrowo-analogowego i umożliwia obsługę najnowszych technologii, takich jak odtwarzanie dźwięku DSD 22,5 MHz i dźwięku PCM 768 kHz. Całe przetwarzanie odbywa się za pomocą własnego algorytmu FPGA firmy Esoteric, a dyskretny projekt obwodu rezygnuje z użycia ogólnych układów DAC, aby urzeczywistnić wizję Esoteric w najdrobniejszych szczegółach.
Wysoka rozdzielczość 64-bitowa/512 kl./s Jak blisko cyfra może zbliżyć się do analogu? Dzięki przetwornikowi cyfrowo-analogowemu Master Sound Discrete firmy Esoteric to pytanie należy już do przeszłości. Rozdzielczość 64-bitów/512Fs przetwornika Master Sound Discrete DAC jest najwyższa w historii Esoteric, redukując cyfrowy błąd zaokrąglenia do absolutnego minimum, aby umożliwić wierne odwzorowanie najsubtelniejszych tekstur.
Obsługa DSD 22,5 MHz DSD i 768 kHz PCM Master Sound Discrete DAC z łatwością obsługuje szeroką gamę formatów i może zapewnić natywne odtwarzanie głównych plików DSD o wysokiej rozdzielczości. Ten imponujący występ to tylko jedna z jego wyjątkowych atrakcji.
Naszym celem było wierne odtworzenie całej wibracji i energii muzyki. Rozdzielczość 64-bit/512Fs i przytłaczająca wydajność. Jednak o istocie tego DAC-a nie można mówić jedynie w kontekście jego specyfikacji. Podstawowym celem przy opracowywaniu przetwornika cyfrowo-analogowego Master Sound Discrete DAC było osiągnięcie dokładnej, pełnej reprodukcji całej wibracji i energii muzyki. Muzyka jest przepełniona całą pasją, jaką wykonawca wnosi do danego fragmentu, natychmiastową i wybuchową energią. Zastanawialiśmy się, czy możliwe byłoby użycie części wyższej jakości niż zintegrowane chipy, a także bardziej luksusowych materiałów, aby stworzyć mocniejszy przetwornik cyfrowo-analogowy, który byłby w stanie dostarczyć doskonały sygnał analogowy. Ten pomysł zaprowadził nas do dyskretnego przetwornika cyfrowo-analogowego. Najlepszy zespół inżynierów firmy Esoteric starannie włożył swoją dumę w realizację tego kompletnego, pełnego dźwięku.
Luksusowe materiały i potężna moc wyjściowa prądu elektrycznego Wyposażone w cztery obwody DAC na kanał, osiem elementów obwodów jest rozmieszczonych w półkolu, aby zapewnić transmisję sygnału w jednakowej odległości w każdym przetworniku DAC. Łącznie 32 elementy obwodów są rozmieszczone w dwóch okręgach, które tworzą luksusową strukturę ze wszystkimi elementami składowymi, w tym rezystorami, układami logicznymi i zasilaczami, oddzielonymi dla wszystkich 32 obwodów. Ponieważ każdy z tych 32 obwodów wykorzystuje niezależny obwód zasilania, pełny przypływ energii muzycznej może zostać wyemitowany w najczystszej formie. Co więcej, wybierając ten sam rodzaj niezwykle precyzyjnych rezystorów, które są stosowane w przyrządach pomiarowych, przetwornik cyfrowo-analogowy może wykonywać szybkie cyfrowe przetwarzanie arytmetyczne z większą dokładnością.

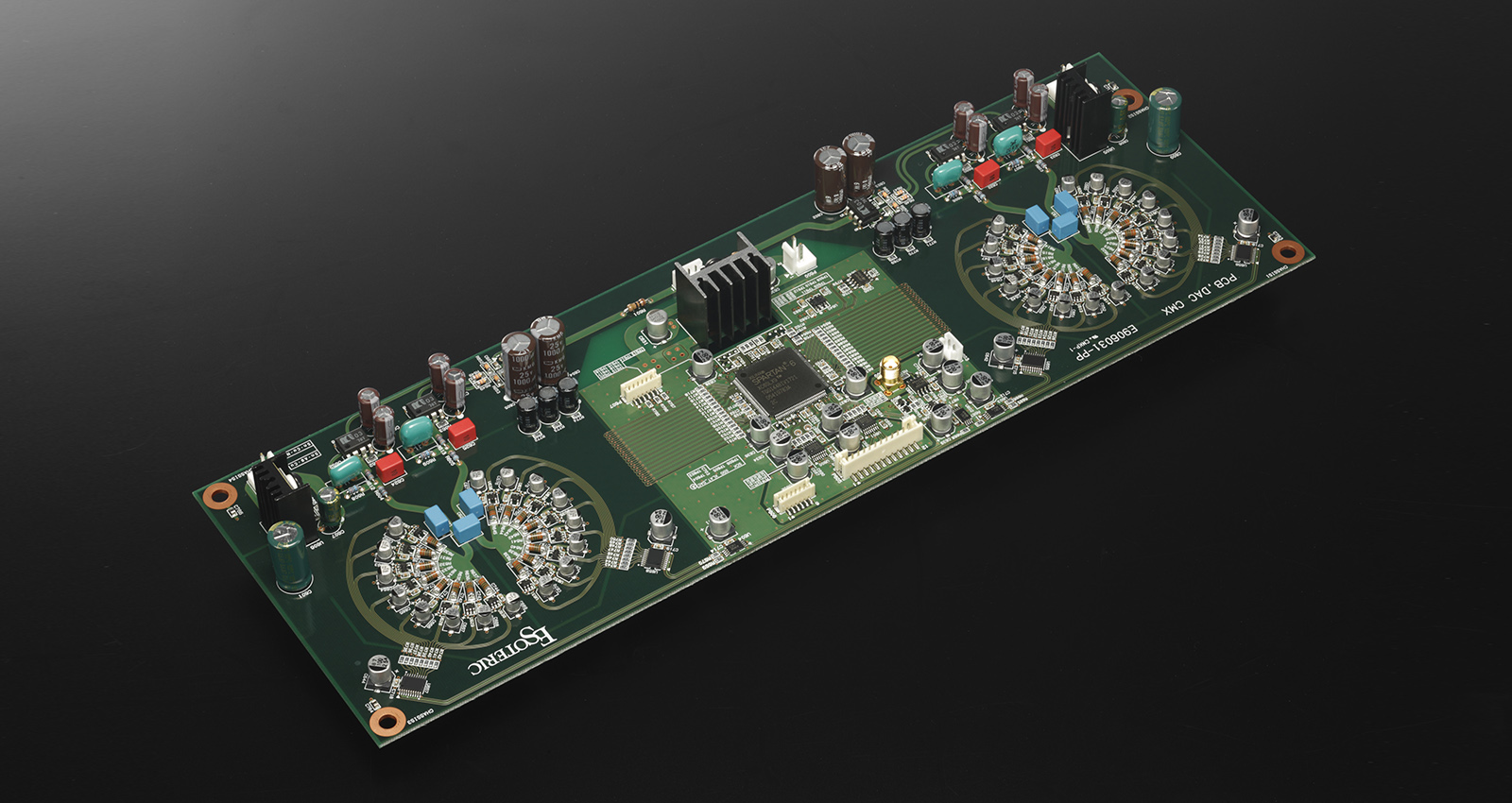

Ulepszony o IDM-01 i inne części wysokiej jakości W nowym modelu SE dyskretne części obwodów analogowych na płycie DAC zostały odświeżone, aby zapewnić jeszcze lepszą jakość dźwięku. Elementem wzmacniającym jest oryginalny „Zintegrowany moduł wzmacniacza dyskretnego IDM-01”. Materiały, wzory obwodów i układ zostały dokładnie przestudiowane przez inżynierów Esoteric, tak jakby projektowali wzmacniacz o dyskretnej konfiguracji, a niezwykle krótka ścieżka sygnału wykorzystująca układy scalone wzmacnia wibrację muzyki w dynamiczny i subtelny sposób. IDM-01 i inne części analogowe, takie jak rezystory filtrów analogowych i kondensatory, zostały starannie dobrane, aby uzyskać bardziej żywy dźwięk na żywo, lepszą słyszalną dynamikę i bardziej organiczną teksturę.
Zaawansowana kontrola jakości W przypadku dyskretnego przetwornika cyfrowo-analogowego, w którym tolerancje komponentów są bezpośrednio powiązane z precyzją arytmetyczną, przy produkcji płytek elektronicznych wymagana jest również wysoce zaawansowana kontrola jakości. Własna fabryka Esoteric może poszczycić się jednymi z wiodących na świecie technologii montażu płytek, takich jak lutowanie w piecu beztlenowym, który znajduje się w pomieszczeniu czystym o tym samym poziomie czystości, co szpitalna sala operacyjna. Technologie stosowane w produkcji płytek elektronicznych dla przemysłu audio, medycznego, lotniczego i obronnego zapewniają wysoką jakość produkcji przetwornika cyfrowo-analogowego Master Sound Discrete.

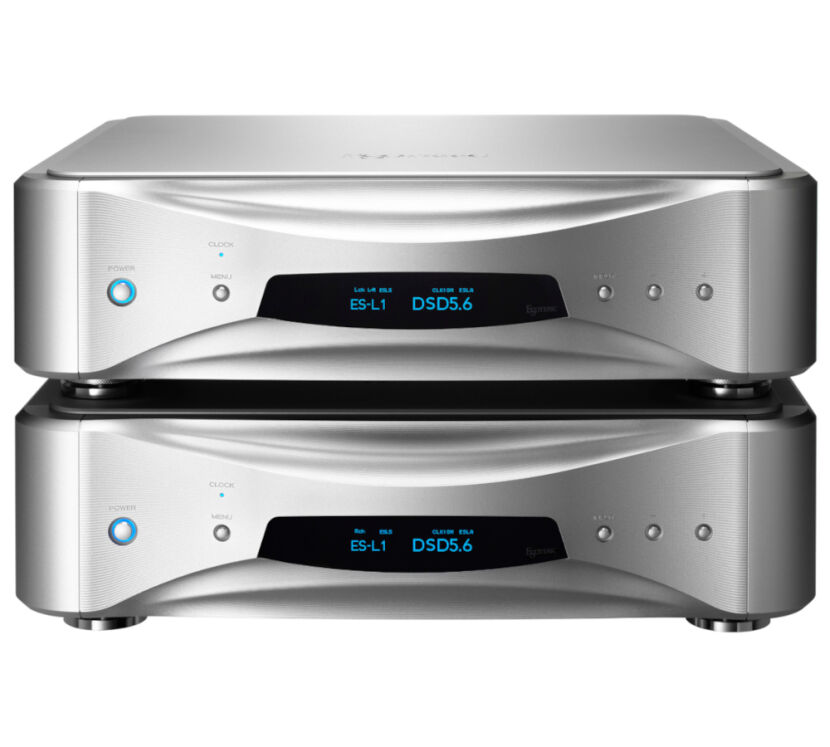

Monoblokowy przetwornik cyfrowo-analogowy Koncentrując się na osiągnięciu najwyższego poziomu możliwości konwersji cyfrowo-analogowej, firma Esoteric stworzyła w 2004 roku pierwszy na świecie monoblokowy przetwornik cyfrowo-analogowy za pomocą D-01. Najnowszym produktem w tej linii flagowych przetworników cyfrowo-analogowych jest Grandioso D1X SE. Odświeżony i bogato wzbogacony nowymi technologiami, D1X SE pozwala w pełni cieszyć się doskonałą separacją kanałów w konfiguracji dual mono w połączeniu z prawdziwie stereofonicznym dźwiękiem.
Bufor wyjściowy Esoteric-HCLD* Podstawowy element jakości dźwięku, wzmacniacz buforowy Esoteric-HCLD, jest montowany na osobnej płytce w stosunku do przetwornika cyfrowo-analogowego, a jego obwody zostały zmodernizowane tak, aby dwukrotnie zwiększyć skalę oryginalnego Grandioso D1. Jako wskaźnik szybkości reakcji, główne komponenty wzmacniacza buforowego mogą pochwalić się zdumiewająco dużą szybkością narastania wynoszącą 2000 V/μs. Ten wzmacniacz buforowy posiada również czteroobwodową konfigurację równoległą dla wyjścia RCA oraz ekstrawagancką konfigurację dwóch obwodów gorącego i zimnego, każdy dla zbalansowanego wyjścia XLR. Dzięki temu D1X może zbliżyć się do granic mocy i szybkości transmisji w trybie prądowym, które są najważniejszymi elementami analogowego obwodu wyjściowego, a także pomóc w odtworzeniu pełnej rzeczywistości muzycznej z zapierającym dech w piersiach zakresem dynamiki i przejrzystością.
* HCLD: wysokoprądowy sterownik linii
Transmisja cyfrowa ES-Link5 Własny interfejs cyfrowy ES-Link firmy Esoteric wykorzystuje kable HDMI do transmisji sygnału. Wraz z wprowadzeniem P1X SE / D1X SE, ES-Link został jeszcze bardziej zaktualizowany do wersji Ver. 5 i obsługuje jeszcze szerszą gamę formatów najwyższej jakości dźwięku (maks. 22,5 MHz DSD i 768 kHz/48 bitów PCM). Wieloprzewodowa struktura HDMI umożliwia pełną zrównoważoną transmisję danych audio oraz sygnałów zegara LR i zegara bitowego. Różni się to od zwykłej transmisji cyfrowej, ponieważ po stronie nadawcy nie jest wymagana modulacja sygnału, a po stronie odbiorcy nie jest wymagane przetwarzanie demodulacji, co radykalnie zmniejsza obciążenie przetwarzania cyfrowego po stronie przetwornika DAC i umożliwia idealną transmisję cyfrową.
Analogowy ES-Link do transmisji prądu o najwyższej jakości dźwięku Oprócz połączeń liniowych XLR i RCA ze wzmacniaczem, D1X SE został również wyposażony we własny system transmisji ES-Link Analog firmy Esoteric. Transmisja sygnału w trybie prądowym jest mniej podatna na wpływ impedancji trasy sygnału, co umożliwia mocniejszą transmisję sygnału. Po podłączeniu do obsługiwanych urządzeń ES-Link Analog oferuje idealny system transmisji pozwalający maksymalizować potencjał systemu.
* Do połączenia używane są zwykłe kable zbalansowane (ze złączami XLR). Złączy tych można jednak używać tylko z kompatybilnymi urządzeniami, ponieważ format transmisji jest unikalny.
Całkowita izolacja obwodów cyfrowych i obwodów analogowych Wszystkie obwody analogowe są elektrycznie odizolowane od obwodów cyfrowych, a dla obwodów cyfrowych i analogowych zastosowano oddzielne zasilacze. Każdy kanał wyposażony jest w dwa duże i mocne toroidalne transformatory zasilające, które zapewniają stały dopływ czystej energii do każdego odpowiedniego bloku obwodów.
Regulatory prądu stałego o niskim sprzężeniu zwrotnym Zarówno P1X SE, jak i D1X SE są wyposażone w dyskretne regulatory prądu stałego o niskim sprzężeniu zwrotnym. Zmniejszenie poziomu sprzężenia zwrotnego pomaga uzyskać wibrujący, energetyczny dźwięk, który pozornie przepełnia wrażenie otwartości.
Superkondensatory EDLC Zarówno P1X SE, jak i D1X SE zawierają superkondensatory EDLC* w całym obwodzie zasilania. P1X wykorzystuje w sumie 38 EDLC (o łącznej pojemności 1 400 00 μF lub 1,4 F), podczas gdy D1X zawiera łącznie 50 EDLC (co daje łączną pojemność 1 300 000 μF/1,3 F) dla pary. Dzięki maksymalizacji pojemności zasilacza osiągnięto niezwykłą poprawę rozdzielczości w niskim zakresie i jakości dźwięku.
* EDLC (elektryczny kondensator dwuwarstwowy): Kondensatory te, opracowane jako urządzenia zasilające nowej generacji dla przemysłu pojazdów elektrycznych, przyciągają szerszą uwagę jako najnowocześniejsza technologia ze względu na ich wyjątkowo wysoką pojemność.
Konwersja D/D D1X SE umożliwia konwersję w górę sygnału cyfrowego PCM do 2, 4, 8 lub 16 razy wyższej częstotliwości próbkowania (maks. 768 kHz). Posiada również funkcję konwersji PCM na DSD (do 22,5 MHz) oraz filtr cyfrowy DSD, który można dowolnie włączać i wyłączać.
Interfejs audio USB obsługuje DSD 22,5 MHz, 768 kHz/32-bitowy PCM i transmisję asynchroniczną D1X SE zawiera również terminal USB do podłączenia do komputera lub transportu sieciowego, umożliwiający odtwarzanie źródeł dźwięku o studyjnej jakości.
Dyskretny zegar Master Sound do odtwarzacza cyfrowego Nie będzie przesadą stwierdzenie, że obwody zegara są największym kluczem do wysokiej jakości dźwięku w cyfrowej reprodukcji muzyki. Dla swojego flagowego generatora zegara głównego Grandioso G1X, firma Esoteric udoskonaliła swój własny moduł zegara OCXO, Master Sound Discrete Clock. Unikalny, dyskretny obwód wzmacniacza G1X został doceniony za doskonałą ekspresję muzyczną, wywołując zamieszanie w świecie high-endowego dźwięku, który tradycyjnie opisywany był jedynie w kategoriach specyfikacji technicznych.
„Master Sound Discrete Clock for Digital Player” zastosowany w D1X SE wykorzystuje podstawową koncepcję konstrukcyjną produkowanego przez G1X modułu OCXO do wewnętrznego zegara modeli odtwarzaczy cyfrowych. Unikalna konstrukcja obwodu wykorzystująca starannie dobrane dyskretne komponenty, takie jak duży oscylator kwarcowy, zapewnia wysoką jakość dźwięku, która w każdym szczególe odzwierciedla filozofię Esoteric, czego nie można osiągnąć za pomocą gotowego modułu zegara. D1X SE można także podłączyć do zewnętrznego generatora zegara głównego Grandioso G1X, aby poprawić jakość dźwięku poprzez synchronizację wewnętrznych obwodów z jeszcze dokładniejszym zegarem 10 MHz.

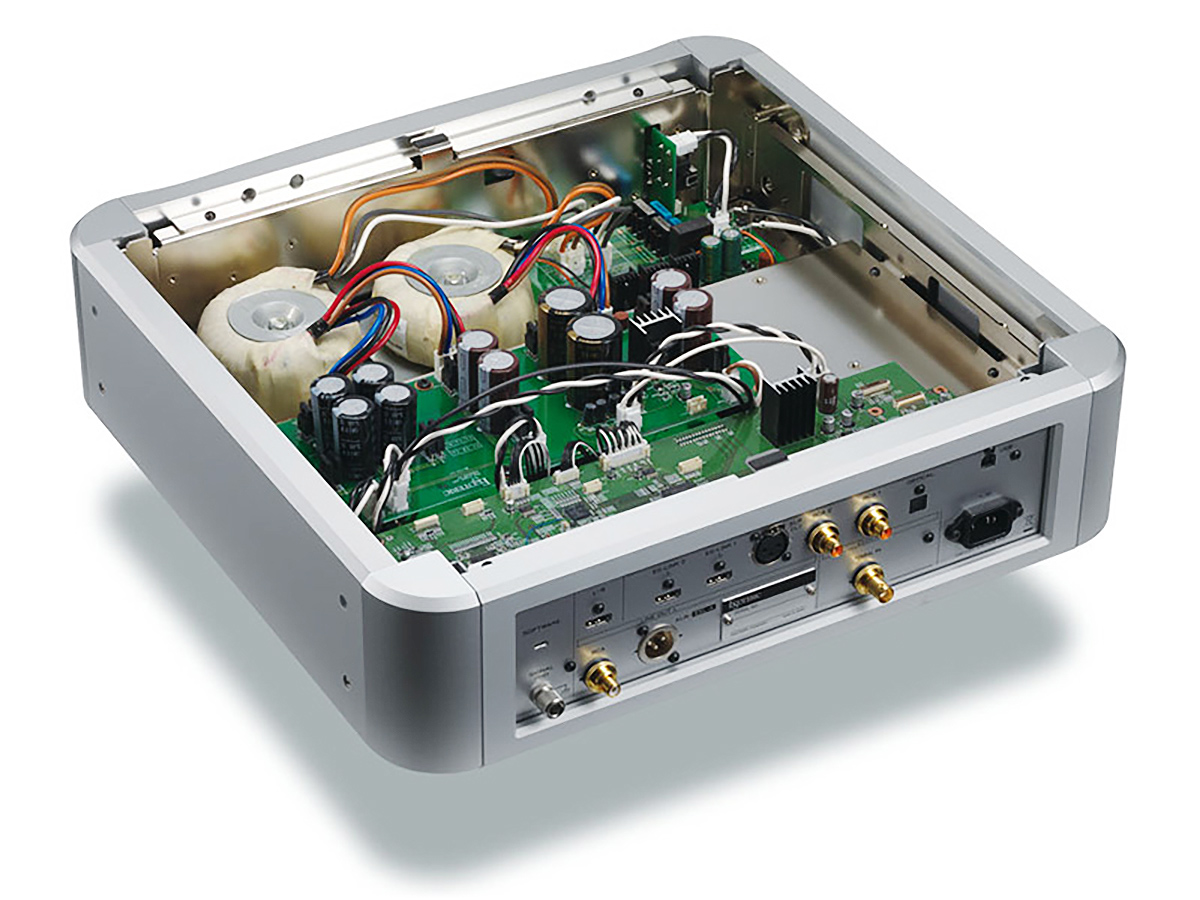

Podwozie wielowarstwowe Szczególną uwagę zwrócono również na konstrukcję podwozia każdego urządzenia, ze sztywną, wytrzymałą obudową z grubego panelu aluminiowego, aby zapewnić dokładną kontrolę wibracji. Dolna obudowa, do której przymocowany jest każdy element obwodu, ma konstrukcję wielowarstwową wykorzystującą wiele stalowych płyt. Transformator mocy i inne komponenty są zamocowane na oddzielnych warstwach i umieszczone w trójwymiarowym układzie, aby zapobiec wzajemnym zakłóceniom pomiędzy każdym komponentem. Oryginalna stopka Pinpoint* firmy Esoteric, która łączy w sobie kolec i spodek, została zastąpiona nową stopką, która nie jest przykręcona do dolnej części obudowy, ale jest utrzymywana na miejscu dzięki ciężarowi podstawy po zainstalowaniu. Unikając koncentracji naprężeń spowodowanych wkręceniem korpusu stopy Pinpoint w dużą powierzchnię dolnej części obudowy, uzyskano bardziej otwarty dźwięk.
*Patent JP4075477/JP3778108
Półpływający panel górny Górny panel obudowy wykorzystuje bezśrubową, półpływającą konstrukcję, która dodatkowo przyczynia się do uzyskania otwartego i ekspansywnego dźwięku.
Najważniejsze parametry:
Cyfrowe wejścia audio
- ES-LINK: 2
-Formaty sygnału wejściowego: Liniowy PCM (format ES-LINK5)
-44,1 tys. do 768 kHz, 48 bitów
-DSD (format ES-LINK5)
-2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz
- XLR: 1
-Poziom wejściowy: 5,0 Vp-p
-Impedancja wejściowa: 110Ω
-Formaty sygnałów wejściowych (połączenie DUAL):
Liniowy PCM (format DUAL AES) 88,2 tys. do 384 kHz, 16 bitów do 24 bitów
Liniowy PCM (format ES-LINK3) 88,2 tys. do 192 kHz, 48 bitów
DSD (format ES-LINK1, ES-LINK2, DoP) 2,8 MHz
-Formaty sygnałów wejściowych (POJEDYNCZE połączenie)
Liniowy PCM (format AES/EBU) 32k do 192kHz, 16bit do 24bit
DSD (format ES-LINK1, ES-LINK2, DoP) 2,8 MHz
- RCA: 2
-Poziom wejściowy: 0,5 Vp-p
-Impedancja wejściowa: 75 Ω
-Formaty sygnału wejściowego:
Liniowy PCM (format IEC60958) 32k do 192kHz, 16bit do 24bit
DSD (format DoP) 2,8 MHz
- OPTYCZNE: 1
-Poziom wejściowy: –24,0 do –14,5 dBm szczyt
-Formaty sygnału wejściowego:
Liniowy PCM (format IEC60958) 32k do 192kHz, 16bit do 24bit
DSD (format DoP) 2,8 MHz
- USB: 1 (standard USB2.0)
-Formaty sygnału wejściowego:
Liniowy PCM 44,1 tys. do 768 kHz, 16 bitów do 32 bitów
DSD 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz
Analogowe wyjścia audio
- XLR/ESL-A x 1 (mono) każdy dla lewego i prawego kanału
-Impedancja wyjściowa: 100 Ω (XLR)
-Maksymalny poziom wyjściowy: 5,0 Vrms (XLR, 1 kHz, wejście sygnału PCM w pełnej skali, obciążenie 10 kΩ)
- RCA x 1 (mono) każdy dla lewego i prawego kanału
-Impedancja wyjściowa: 47 Ω
-Maksymalny poziom wyjściowy: 2,5 Vrms (1 kHz, pełnowymiarowy sygnał wejściowy PCM, obciążenie 10 kΩ)
Wejście zegara
- BNC x 1 dla lewego i prawego kanału
-Impedancja wejściowa: 50 Ω
-Poziom wejściowy: Fala sinusoidalna 0,5 do 1,0 Vrms
-Częstotliwość wejściowa: 10 MHz (±10 ppm)
Ogólny
- Zasilacz
-AC 220 do 240 V. 50/60 Hz
-AC 120 V, 60 Hz
-AC 220 V, 60 Hz
-AC 230 V, 50 Hz
- Pobór mocy: 20W
- Wymiary zewnętrzne: 445 × 132 × 448 mm (łącznie z wystającymi elementami)
- Waga netto:
-Lewy kanał 23,1 kg
-Prawy kanał 23,0 kg
Akcesoria w zestawie:
- Przewód zasilający × 1
- Kable HDMI × 2
- Podkładki filcowe × 8
- Instrukcja obsługi × 1
- Karta gwarancyjna × 1
Pod zamówienie. Przed zamówieniem potwierdź dostępność
