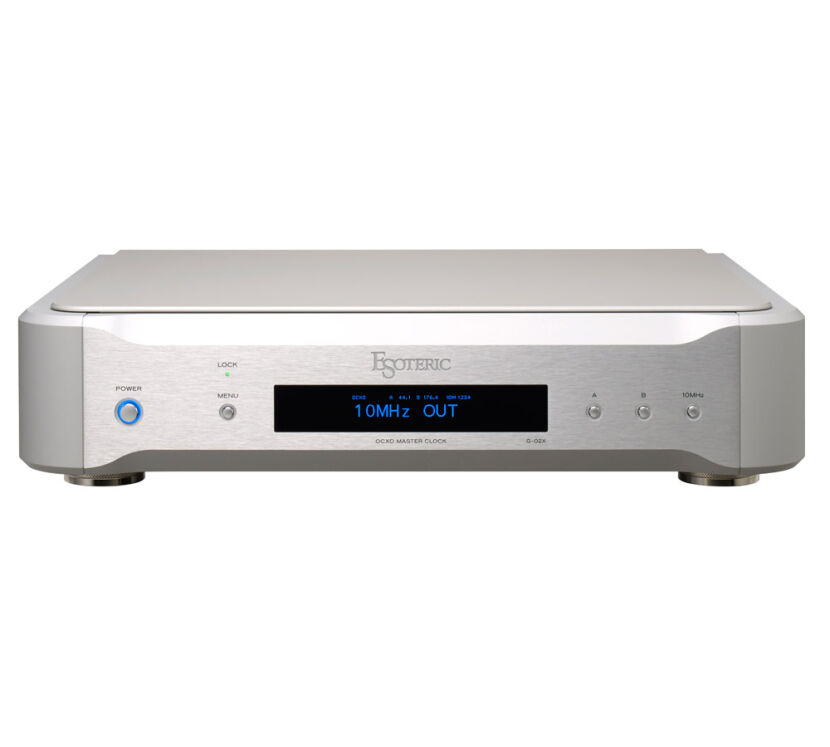

Esoteric G-02X zegar taktujący
Ultrawysoka precyzja OCXO
Rdzeń urządzenia zawiera niestandardowy OCXO (Oven Controlled Crystal Oscillator), nowo opracowany przez firmę ESOTERIC, który składa się z piekarnika utrzymującego stałą temperaturę wewnętrzną, oscylatora kwarcowego i obwodu oscylacyjnego. Ten OCXO został zaprojektowany z myślą o wysokiej jakości dźwięku w oparciu o mądrość serii Grandioso, aby zapewnić doskonałą precyzję częstotliwości środkowej (± 0,01 ppm typ) i redukuje szum fazowy o około 3 dB* w porównaniu z poprzednim modelem.
*Mierzone przy częstotliwości przesunięcia 100 Hz
Wzmacniacz buforowy o szerokim zakresie częstotliwości
Urządzenie wykorzystuje "Wide Range Clock Buffer Amplifiers" opracowane dla Grandioso G1. Te dyskretne obwody wykorzystują szybkie tranzystory o doskonałej wydajności przy wysokich częstotliwościach i są odseparowane dla każdego zacisku wyjściowego, aby przyczynić się do poprawy jakości dźwięku.
Tryb "Adaptacyjny Zero Ground"
G-02X ma obwód „Adaptive Zero Ground” odziedziczony po Grandioso G1 pomiędzy wewnętrznym OCXO a wzmacniaczami buforowymi. Tryb „Adaptive Zero Ground” aktywnie doprowadza sygnał masy do 0 woltów i znacznie redukuje szumy (losowe fluktuacje) spowodowane zmianami napięcia masy. Użytkownik może wybierać między trybem adaptacyjnym a trybem normalnym, aby uzyskać różne charakterystyki dźwięku zgodnie z preferencjami słuchania.
Zaawansowana kontrola jakości
W przypadku referenego transport płyt w którym tolerancje komponentów są bezpośrednio powiązane z dokładnością arytmetyczną, do produkcji płytek obwodów elektronicznych wymagana jest również wysoce zaawansowana kontrola jakości. Jako autoryzowany dealer Audio-Mix jesteśmy pod ogromnym wrażeniem bezkompromisowego podejścia firmy Esoteric w tej kwestii. Własna fabryka firmy Esoteric szczyci się jednymi z wiodących na świecie technologii montażu płyt, takich jak lutowanie w piecu beztlenowym, który znajduje się w czystym pomieszczeniu o takim samym poziomie czystości, jak w szpitalnej sali operacyjnej. Technologie kultywowane przy produkcji elektronicznych płytek drukowanych dla przemysłu audio, medycznego, lotniczego i obronnego wspierają wysoką jakość produkcji urządzeń.
Zasilanie znacznej mocy
Zastosowano nowo zaprojektowany zasilacz, aby zmaksymalizować wydajność nowych „Wide Range Clock Buffer Amplifiers”, ze wzmacniaczem i zasilaczem podzielonymi na bloki, aby zapewnić czysty i mocny napęd. Jako transformator główny zastosowano transformator toroidalny, a do sterowania dedykowany transformator z rdzeniem El. W obwodzie filtra tętnienia zastosowano szereg kondensatorów, a diody barierowe Schottky'ego służą do szybkiej reakcji w celu wsparcia szybkiego przetwarzania cyfrowego.
Osiem wyjść
G-02X może dostarczyć sygnał zegarowy do maksymalnie ośmiu urządzeń. Wyjście może być włączane i wyłączane dla każdego zacisku. Urządzenie posiada cztery wyjścia zegara sinusoidalnego 10 MHz. Pozostałe cztery zaciski wyjściowe (A x 2 i B x 2) umożliwiają wysyłanie sygnałów zegarowych z częstotliwością 100 kHz, 10 MHz (fala kwadratowa) i podstawową częstotliwością 44,1 kHz/48 kHz, do maksymalnej częstotliwości 22,5792 MHz /24,576 MHz, a dla każdego zacisku można ustawić osobne częstotliwości wyjściowe.
Inne funkcje:
- Zewnętrzne wejście 10 MHz dla zegarów zewnętrznych
- Pozłacane terminale BNC z frezowanego mosiądzu
- Funkcja wstępnego podgrzewania dla wewnętrznego OCXO
- Organiczny wyświetlacz EL
Specyfikacja:
- OCXO (oscylator kryształowy)
- Stabilność częstotliwości w zakresie ±0,015ppm (0°C do +70°C / 32°F do +158°F)
- Dokładność częstotliwości w granicach ±0,015 ppm ((przy dostarczaniu jako nowy)
- Wyjścia zegarowe: BNC
- Poziom wyjściowy: 0,5 ± 0,1 Vrms / 50 Ω
- Częstotliwość wejściowa: 10MHz (w granicach ±10ppm)
- Wymiary (S x W x G): 445 × 107 × 359 [mm]
- Waga: 11,3 kg
Dołączone akcesoria:
- Przewód zasilający × 1
- Podkładki filcowe × 3
- Instrukcja obsługi × 1
- Karta gwarancyjna × 1
Pod zamówienie
